Дроссельные устройства серий 863, 865, 891, 950, 1040, 1041 применяются в качестве нерегулируемых дроссельных элементов РУ, РОУ и БРОУ (дроссельные устройства DN100/200 серий 1040 и 1041 входят соответственно в состав парогенераторных установок УПГ 50/60 и УПГ 60/160). Устанавливаются непосредственно за запорно-дроссельными клапанами РУ, РОУ, БРОУ на вертикальных участках трубопроводов с направлением потока рабочей среды от патрубка меньшего диаметра к большему.
Материал корпуса дроссельных устройств — стать 12X1МФ (при температурах 540, 545°С) и сталь 20 (или 15ГС, при температурах 275, 346°С).
Изготовление и поставка по ТУ 37-026-05015348-98 и ТУ 37-039-15015348-2003.
Техническая характеристика дроссельных устройств
Обозначение
изделии |
DN |
Расчетные параметры пара |
Площадь проходных сечений решеток, см2 |
Масса,
кг |
Давление, МПа
вход/выход |
Температура, °С
вход/выход |
F1 |
F2 |
F3 |
F4 |
F5 |
1041-100/200-Ш |
100/200 |
11,0/0,7 |
320/165 |
6,15 |
10,8 |
18,5 |
32,3 |
50,2 |
89,7 |
1040-100/200-Ш |
100/200 |
3,6/0,7 |
245/165 |
15,4 |
24,6 |
40,8 |
— |
— |
58,1 |
863-150/350-Ш |
150/350 |
13,0/7,1 |
490/460 |
69 |
104 |
192 |
— |
— |
210 |
863-150/350-Ш-01 |
150/350 |
13,0/7,1 |
490/460 |
32 |
44 |
78,5 |
— |
— |
213 |
863-250/450-Ш |
250/450 |
13,2/2,0 |
500/460 |
174 |
261 |
477 |
— |
— |
325 |
865-250/450-Ш |
250/450 |
12,3/7,0 |
490/470 |
174 |
260 |
— |
— |
— |
299 |
891-250/450-Ш |
250/450 |
12,0/2,0 |
490/440 |
182 |
323 |
555 |
— |
— |
322 |
950-250/600-Ш |
250/600 |
14,0/2,2 |
500/435 |
212 |
392,5 |
716 |
— |
— |
718 |
Размеры дроссельных устройств, мм
Обозначение изделия |
d |
D |
d1 |
D1 |
L |
L1 |
H |
d2 |
D2 |
1041-100/200-Ш |
114 |
140 |
195 |
219 |
840 |
- |
- |
- |
- |
1040-100/200-Ш |
109 |
140 |
195 |
219 |
580 |
- |
- |
— |
— |
863-150/350-Ш |
170 |
245 |
345 |
377 |
1075 |
575 |
550 |
62 |
76 |
863-150/350-Ш-01 |
170 |
245 |
345 |
377 |
1075 |
575 |
550 |
62 |
76 |
863-250/450-Ш |
263 |
325 |
424 |
465 |
1125 |
605 |
650 |
62 |
76 |
865-250/450-Ш |
263 |
325 |
424 |
465 |
1125 |
620 |
650 |
62 |
76 |
891-250/450-Ш |
263 |
325 |
424 |
465 |
1125 |
605 |
650 |
62 |
76 |
950-250/600-Ш |
251 |
325 |
582 |
630 |
1800 |
- |
- |
- |
- |

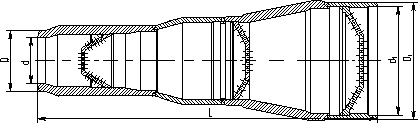

Дроссельное устройство DN150/350, 250/450 серий 863, 891:

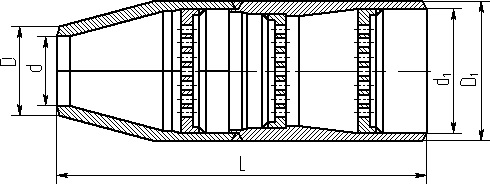

Дроссельное устройство DN100/200 серии 1040:
Дроссельное устройство DN250/450 серии 865:
Дроссельное устройство DN100/200 серии 1041:
Дроссельное устройство DN250/600 серии 950
|
