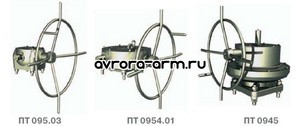

Редукторы к задвижкам
Тип В до 100 кгс/м
Тип Г до 250 кгс/м
Тип Д до 850 кгс/м
1. Назначение редукторов к задвижкам
Редукторы к задвижкам предназначены для ручного управления трубопроводной арматурой с выдвижным и невыдвижным шпинделем при температуре окружающей среды от плюс 50°С до минус 60°С.
Изготавливаются в соответствии требований КД и ОСТ 26-07-790-73.
Полный ресурс - 10 000 циклов.
Полный средней срок службы - 10 лет.
Наши специалисты помогут подобрать задвижки с редукторами для ваших технологических задач.
2. Основные параметры и размеры редукторов
|
Тип присоединения |
Обозначение |
Климатическое исполнение |
Максимальный крутящий момент на выходном валу, кгс/м |
Передаточное число, i |
Максимальное усилие на маховике, Н (кг) |
Диаметр маховика, мм |
Сторона фланца, В (мм) |
Диаметр отверстия под крепеж, d (мм) |
Диаметр строительной впадины, D (мм) |
Глубина строительной впадины, h1 (мм) |
Диаметр по центру шпилек, D1 (мм) |
Вал выходной приводной, мм (Dнар х Dвн х Н) |
Шпонка специальная, h х b (мм) |
Размеры, мм |
Рис. |
Масса, кг |
|
L |
l |
|
|
|
|
|
|
|
725 |
200 |
20 |
155 |
10 |
220 |
88х70х10 |
20х6 |
188 |
279 |
1,4 |
35 |
|
|
|
|
|
|
36,6 |
|
|
|
|
|
|
|
35 |
|
|
|
|
|
|
36,6 |
|
|
|
|
|
|
|
35 |
|
|
М3 |
|
|
|
100 |
|
|
|
33 |
|
|
Т2 (АЭС) |
|
|
30,5 |
|
Г |
ПТ 0954.01 |
|
|
|
|
930 |
285 |
20 |
240 |
12 |
330 |
149х122х12 |
20х6 |
157 |
373 |
2,4 |
64 |
|
ПТ 0954.01-01 |
180 |
|
|
|
62 |
|
ПТ 0954.01-02 |
ХЛ1 |
250 |
720 (72) |
930 |
373 |
64 |
|
ПТ 0954.01-03 |
180 |
730 (73) |
725 |
365 |
62 |
|
ПТ 0954.01-04 |
У1 (АЭС) |
250 |
Муфта шарнирная |
- |
2,4,5 |
58 |
|
ПТ 0954.01-05 |
М3 |
720 (72) |
930 |
373 |
2,4 |
64 |
|
ПТ 0954.02 |
У1 (АЭС) |
1000 |
36 |
710 (71) |
930 |
360 |
30 |
320 |
12 |
400 |
150х124х12 |
50х6 |
515 |
373 |
2,4 |
258 |
|
ПТ 0954.02-01 |
ХЛ1 |
|
Д |
ПТ 0945 |
У1 |
850 |
14 |
1450 (145) |
930 |
360 |
30 |
320 |
12 |
400 |
214х122х12 |
50х14 |
394 |
315 |
3,4 |
250 |
|
ПТ 0945-01 |
Т1 |
|
ПТ 0945-02 |
У1 |
245 |
|
ПТ 0945-03 |
Т1 |
|
ПТ 0945-04 |
У1 |
265 |
|
ПТ 0945-05 |
ХЛ1 |
260 |
|
ПТ 0945-06 |
Т1 |
|
ПТ 0945-07 |
У1 |
|
В |
ПТ 095.04 |
У1 (АЭС) |
60 |
3 |
214 (12,4) |
725 |
200 |
20 |
155 |
10 |
220 |
88х70х10 |
20х6 |
366 |
287 |
4,6 |
45 |
|
ПТ 095.04-01 |
100 |
Муфта шарнирная |
- |
4,5,6 |
43 |
|
ПТ 095.04-02 |
Т1 (АЭС) |
60 |
214 (12,4) |
725 |
287 |
4,6 |
45 |
|
ПТ 095.04-03 |
100 |
Муфта шарнирная |
- |
4,5,6 |
43 |
|
ПТ 095.04-04 |
У1 (АЭС) |
14 |
130 (13) |
725 |
321 |
287 |
4,6 |
44 |
|
ПТ 095.04-05 |
Муфта шарнирная |
- |
4,5,6 |
42 |
|
ПТ 095.04-06 |
Т1 (АЭС) |
130 (13) |
725 |
287 |
4,6 |
44 |
|
ПТ 095.04-05 |
Муфта шарнирная |
- |
4,5,6 |
42 |

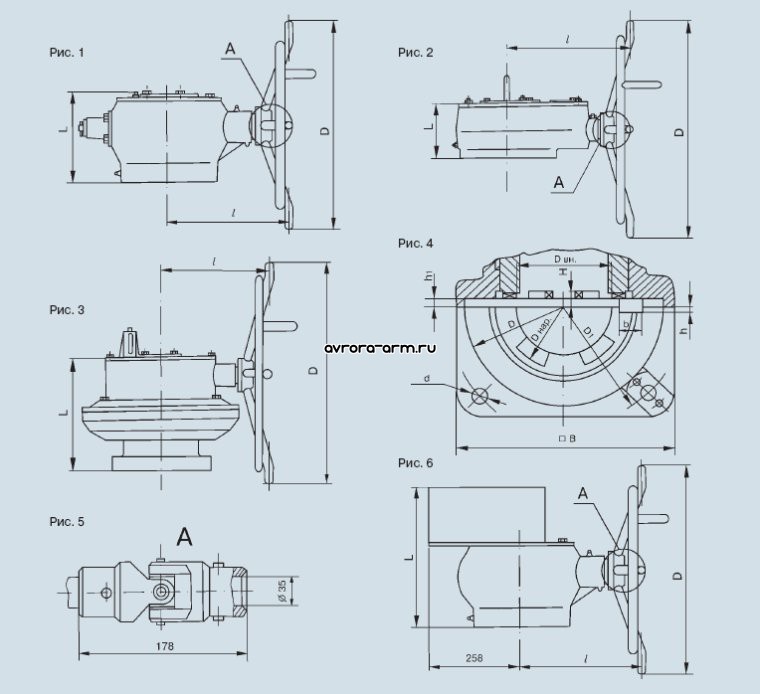

3. Чертежи редуктора к задвижке
|
