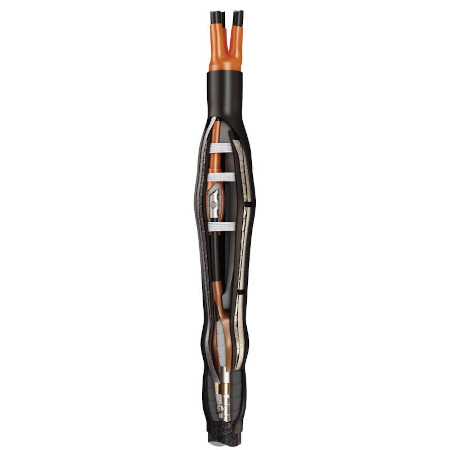

Переходные кабельные муфты KBT (1П+3Б)СПТ-10

тип: (1П+3Б)СПТ-10

• Рабочее напряжение до 10 кВ
• Для одножильного кабеля
• Для кабеля с изоляцией из сшитого п/э
• Для трехжильного кабеля
• Для кабеля бумажной маслопропитанной изоляцией
• Усадка портативной горелкой
• Рядное расположение болтов

• Предназначены для соединения трех одножильных кабелей:
  • с изоляцией из сшитого полиэтилена и экраном из медных проволок
  • с 3-х жильным кабелем
  • с бумажной маслопропитанной изоляцией и общей свинцовой или алюминиевой оболочкой
  • на напряжение 6 и 10 кВ

• Соответствует требованиям ГОСТ 34839-2022

• Типы монтируемых кабелей: (А)ПвВ, (А)ПвПу, (А)ПвПуг, (А)ПвПг, (А)ПвП2г, (А)ПвПу2г, (А)ПвБП, (А)ПвБВ, ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв
• Комплект поставки рассчитан для монтажа трех фаз одножильного кабеля с изоляцией из сшитого полиэтилена
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Система восстановления экранов кабеля:
  • полупроводящий слой экструдируемого полиэтилена по изоляции восстанавливается трубкой со свойствами выравнивания напряженности электрического поля
  • металлический экран кабеля восстанавливается алюминиевой экранирующей лентой и проводом-перемычкой
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Характеристики

Эксплуатационные характеристики

• Гарантийный срок хранения 5 лет
• Гарантийный срок эксплуатации 5 лет
• Срок службы 30 лет
