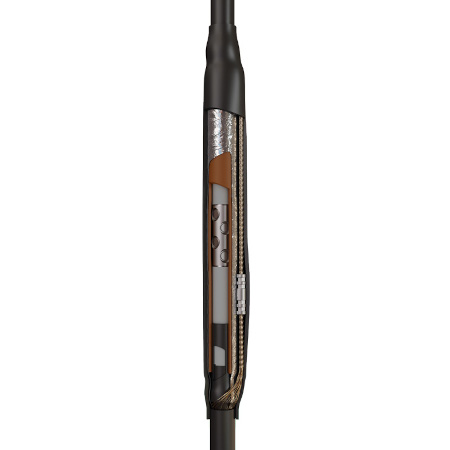

Соединительные кабельные муфты KBT 1ПСТ-10 нг-LS

тип: 1ПСТ-10 нг-LS

Рабочее напряжение до 10 кВ
Для одножильного кабеля
Для кабеля с изоляцией из сшитого п/э
Усадка портативной горелкой
Рядное расположение болтов
Не поддерживает горение
Малодымные при горении

Предназначены для соединения одножильных кабелей:
- с изоляцией из сшитого полиэтилена и экраном из медных проволок
- на напряжение 6 и 10 кВ
Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана кабеля
Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой. Провод-перемычка, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Гильзы не входят в комплект и заказываются отдельно
Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
Комплект поставки рассчитан для монтажа трех фаз кабеля
Высокое качество комплектующих и используемых композиционных материалов
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
Примечание: муфты 1ПСТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана

Характеристики

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
76429	1ПСТ-10-35/50 нг-LS	Соединительная	термоусаживаемая	10	35/50	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76431	1ПСТ-10-70/120 нг-LS	Соединительная	термоусаживаемая	10	70/95/120	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76433	1ПСТ-10-150/240 нг-LS	Соединительная	термоусаживаемая	10	150/185/240	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76435	1ПСТ-10-300/400 нг-LS	Соединительная	термоусаживаемая	10	300/400	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76437	1ПСТ-10-500/630 нг-LS	Соединительная	термоусаживаемая	10	500/630	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
82909	1ПСТ-10-800 нг-LS	Соединительная	термоусаживаемая	10	800	1	Сшитый полиэтилен	Внутренняя и наружная	без брони/с броней
76430	1ПСТ-10-35/50(Б) нг-LS	Соединительная	термоусаживаемая	10	35/50	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76432	1ПСТ-10-70/120(Б) нг-LS	Соединительная	термоусаживаемая	10	70/95/120	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76434	1ПСТ-10-150/240(Б) нг-LS	Соединительная	термоусаживаемая	10	150/185/240	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76436	1ПСТ-10-300/400(Б) нг-LS	Соединительная	термоусаживаемая	10	300/400	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76438	1ПСТ-10-500/630(Б) нг-LS	Соединительная	термоусаживаемая	10	500/630	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76439	1ПСТ-10-800(Б) нг-LS	Соединительная	термоусаживаемая	10	800	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 5 лет
Срок службы 30 лет
