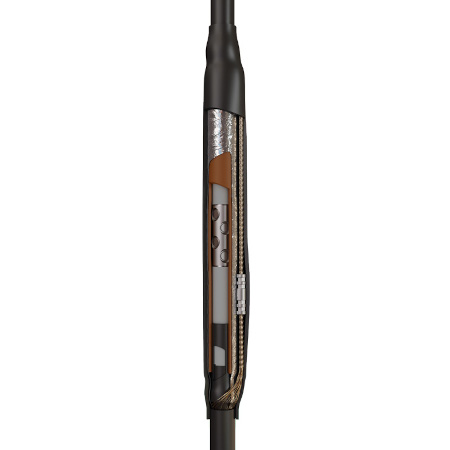

Соединительные кабельные муфты KBT 1ПСТ-10

тип: 1ПСТ-10

Рабочее напряжение до 10 кВ
Для одножильного кабеля
Для кабеля с изоляцией из сшитого п/э
Усадка портативной горелкой
Рядное расположение болтов

Предназначены для соединения одножильных кабелей:
- с изоляцией из сшитого полиэтилена и экраном из медных проволок
- на напряжение 6 и 10 кВ
Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана кабеля
Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой. Провод-перемычка, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Гильзы не входят в комплект и заказываются отдельно
Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
Комплект поставки рассчитан для монтажа трех фаз кабеля
Высокое качество комплектующих и используемых композиционных материалов
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
Примечание: муфты 1ПСТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Выпускается по ТУ 3599-005-97284872-2015

Характеристики

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
69551	1ПСТ-10-35/50	Соединительная	термоусаживаемая	10	35/50	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
55071	1ПСТ-10-70/120	Соединительная	термоусаживаемая	10	70/95/120	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
55072	1ПСТ-10-150/240	Соединительная	термоусаживаемая	10	150/185/240	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
55073	1ПСТ-10-300/400	Соединительная	термоусаживаемая	10	300/400	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
67018	1ПСТ-10-500/630	Соединительная	термоусаживаемая	10	500/630	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
82798	1ПСТ-10-800	Соединительная	термоусаживаемая	10	800	1	Сшитый полиэтилен	Внутренняя и наружная	без брони/с броней
69552	1ПСТ-10-35/50(Б)	Соединительная	термоусаживаемая	10	35/50	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
57816	1ПСТ-10-70/120(Б)	Соединительная	термоусаживаемая	10	70/95/120	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
57817	1ПСТ-10-150/240(Б)	Соединительная	термоусаживаемая	10	150/185/240	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
57818	1ПСТ-10-300/400(Б)	Соединительная	термоусаживаемая	10	300/400	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
67019	1ПСТ-10-500/630(Б)	Соединительная	термоусаживаемая	10	500/630	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
70272	1ПСТ-10-800(Б)	Соединительная	термоусаживаемая	10	800	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 5 лет
Срок службы 30 лет
