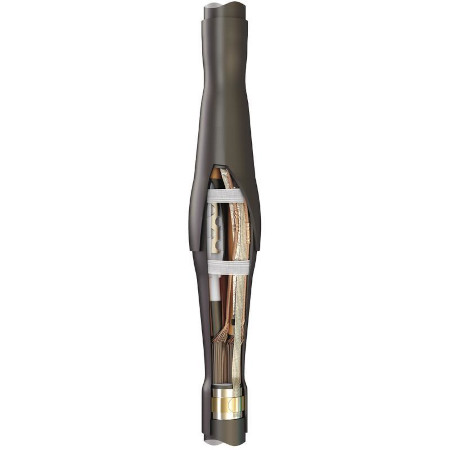

.jpg "3pst-10 (2)")
Соединительные кабельные муфты KBT 3ПСТ-10
тип: 3ПСТ-10
- Рабочее напряжение до 10 кВ
- Для трехжильного кабеля
- Для кабеля с изоляцией из сшитого п/э
- Усадка портативной горелкой
- Cтойкость к погодным условиям
- Рядное расположение болтов
- Предназначены для соединения 3-х жильных кабелей:
- с изоляцией из сшитого полиэтилена и экраном из медных проволок
- с броней или без брони
- на напряжение 6 и 10 кВ
-
Соответствует требованиям ГОСТ 34839-2022
- Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
- Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
- Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля
- Экраны кабеля восстанавливаются алюминиевой экранирующей лентой и перемычками, сформированными из экранов жил кабеля
- Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления
- Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
- Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
- Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
- Высокое качество комплектующих и используемых композиционных материалов
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
- Для кабеля с медным ленточным экраном необходимо дополнительно использовать «Комплекты заземления КМЛЭ»
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
- Выпускается по ТУ 3599-005-97284872-2015
Характеристики
| SKU | товарные позиции | Тип муфты | Технология монтажа | Рабочее напряжение, до (кВ) | Сечение жил, мм² | Количество жил в кабеле | Изоляция кабеля | Тип установки | Тип кабеля |
|---|---|---|---|---|---|---|---|---|---|
| 3ПСТ-10-35/50 | Соединительная | термоусаживаемая | 10 | 35/50 | 3 | Сшитый полиэтилен | Внутренняя и наружная | без брони/с броней | |
| 3ПСТ-10-70/120 | Соединительная | термоусаживаемая | 10 | 70/95/120 | 3 | Сшитый полиэтилен | Внутренняя и наружная | без брони/с броней | |
| 3ПСТ-10-150/240 | Соединительная | термоусаживаемая | 10 | 150/185/240 | 3 | Сшитый полиэтилен | Внутренняя и наружная | без брони/с броней | |
| 3ПСТ-10-35/50(Б) | Соединительная | термоусаживаемая | 10 | 35/50 | 3 | Сшитый полиэтилен | Внутренняя и наружная | без брони/с броней | |
| 3ПСТ-10-70/120(Б) | Соединительная | термоусаживаемая | 10 | 70/95/120 | 3 | Сшитый полиэтилен | Внутренняя и наружная | без брони/с броней | |
| 3ПСТ-10-150/240(Б) | Соединительная | термоусаживаемая | 10 | 150/185/240 | 3 | Сшитый полиэтилен | Внутренняя и наружная | без брони/с броней | |
| 3ПСТ-10-300/400 | Соединительная | термоусаживаемая | 10 | 300/400 | 3 | Сшитый полиэтилен | В кабельных каналах и грунте | с броней/без брони | |
| 3ПСТ-10-300/400(Б) | Соединительная | термоусаживаемая | 10 | 300/400 | 3 | Сшитый полиэтилен | В кабельных каналах и грунте | с броней/без брони |
Эксплуатационные характеристики
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 30 лет
