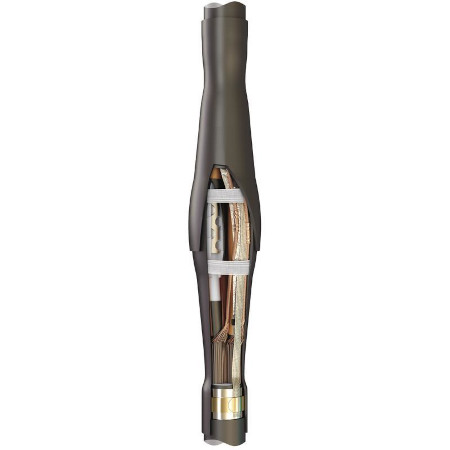

Соединительные муфты для кабелей с этиленпропиленовой резиновой изоляцией на напряжение до 10 кВ KBT 3РСТ-10 нг- LS

тип: 3РСТ-10 нг- LS

• Рабочее напряжение до 10 кВ
• Для трехжильного кабеля
• Cтойкость к погодным условиям
• Рядное расположение болтов
• Усадка газовой горелкой
• Не поддерживает горение

• Предназначены для соединения 3-х жильных кабелей:
  • с этиленпропиленовой резиновой изоляцией и экраном из медных проволок
  • с броней или без брони
  • на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: РЭБВнг(А)-LS, АРЭБВнг(А)-LS, РЭВГнг(А), АРЭВГнг(А)-LS, РЭБРнг(А)-LS, АРЭБРнг(А)-LS, РЭПГнг(А)-LS, АРЭПГнг(А)-LS
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля
• Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой трубок, обеспечивает полную герметичность муфты после монтажа
• Провод заземления формируется непосредственно из проволочного экрана кабеля и соединякется гильзой под опрессовку
• Гильза под опрессовку не входит в комплект муфты
• В стандартную комплектацию муфты входят пружины постоянного давления для присоединения провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
• Комплект муфты универсален и позволяет использовать как кабельные гильзы под опрессовку, так и болтовые соединители
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015

Характеристики

Эксплуатационные характеристики

• Гарантийный срок хранения 5 лет
• Гарантийный срок эксплуатации 5 лет
• Срок службы 30 лет
