Концевые кабельные муфты KBT 3РКТп-6

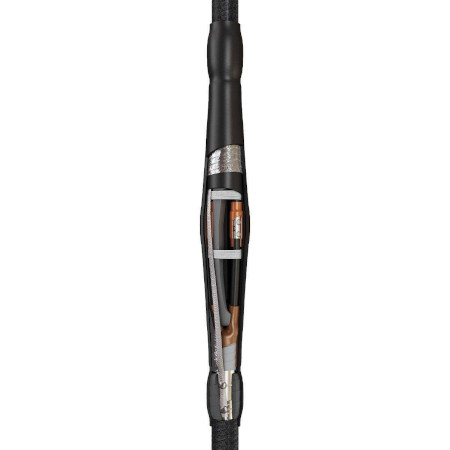

Соединительные муфты со стандартным кожухом для кабелей с бумажной изоляцией до 10кВ KBT 3СТп-10 (пайка)
тип: 3СТп-10 (пайка)
- Рабочее напряжение до 10 кВ
- Для трехжильного кабеля
- Для кабеля бумажной маслопропитанной изоляцией
- Cтойкость к погодным условиям
- Рядное расположение болтов
- Усадка газовой горелкой
- Предназначены для соединения 3-х жильных кабелей:
- с бумажной маслопропитанной изоляцией
- с броней или без брони
- с общей алюминиевой или свинцовой оболочкой
- на напряжение 6 и 10 кВ
- Соответствует требованиям ГОСТ 34839-2022
- Типы монтируемых кабелей: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
- Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью
- Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля
- Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации
- Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
- Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется методом пайки
- Базовая комплектация включает в себя припой ПОС-30, припой А и паяльный жир
- Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции
- Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
- Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
- Выпускается по ТУ 3599-006-97284872-2006
Характеристики
| SKU | товарные позиции | Тип муфты | Технология монтажа | Рабочее напряжение, до (кВ) | Сечение жил, мм² | Количество жил в кабеле | Изоляция кабеля | Тип установки | Тип кабеля |
|---|---|---|---|---|---|---|---|---|---|
| 3СТп-10-25/50 (пайка) | Соединительная | термоусаживаемая | 10 | 25/35/50 | 3 | Бумажно маслопропитанная | В кабельных каналах и грунте | без брони/с броней | |
| 3СТп-10-25/50 (Б) (пайка) | Соединительная | термоусаживаемая | 10 | 25/35/50 | 3 | Бумажно маслопропитанная | В кабельных каналах и грунте | с броней/без брони | |
| 3СТп-10-70/120 (пайка) | Соединительная | термоусаживаемая | 10 | 70/95/120 | 3 | Бумажно маслопропитанная | В кабельных каналах и грунте | с броней/без брони | |
| 3СТп-10-70/120 (Б) (пайка) | Соединительная | термоусаживаемая | 10 | 70/95/120 | 3 | Бумажно маслопропитанная | В кабельных каналах и грунте | без брони/с броней | |
| 3СТп-10-150/240 (пайка) | Соединительная | термоусаживаемая | 10 | 150/185/240 | 3 | Бумажно маслопропитанная | В кабельных каналах и грунте | без брони/с броней | |
| 3СТп-10-150/240 (Б) (пайка) | Соединительная | термоусаживаемая | 10 | 150/185/240 | 3 | Бумажно маслопропитанная | В кабельных каналах и грунте | без брони/с броней |
Эксплуатационные характеристики
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 30 лет
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
