Криогенный предохранительный клапан — DA42Y-100P
Характеристики
| Модель | DA42Y-100P |
| Номинальный диаметр | DN40...DN100 |
| Рабочая температура | -196 °C …+80 °C |
| Допускается применение для сред | Жидкий кислород, Жидкий азот, Жидкий аргон, СПГ, Жидкий этан и т.д. |
| Номинальное давление | PN100 |
DA42Y-100P — это криогенный предохранительный клапан, который предназначен для защиты систем, работающих с низкотемпературными средами, такими как жидкий азот, кислород и аргон.
Он обеспечивает надежную защиту при давлениях до 10 МПа и температурах до — 196°C. Кроме того, этот предохранительный клапан легок в установке и использовании, а также быстро реагирует на изменения давления, перекрывая поток газа.
Он надежен и универсален, поэтому используется в медицине, науке и производстве полупроводниковых устройств. Содержит компоненты, которые делают его устройство простым в эксплуатации.
Применение
- Допускается применение для сред: жидкий кислород, жидкий азот, жидкий аргон, СПГ, жидкий этан и т.д.
- Рабочая температура: «минус» 196 °C … «плюс» 80 °C
- Номинальное давление: PN100
Материал изготовления
| Наименование элемента | Материал изготовления |
|---|---|
| Корпус, затвор, крышка, шток | Нержавеющая сталь |
| Пружина | Хромоникелевая сталь |
Рабочие характеристики
| Код настройки давления | Давление срабатывания, МПа | Давление закрытия, МПа |
|---|---|---|
| 755AaXXX | 8,0…10,0 | 7,2…9,0 |
| 755AbXXX | 6,4…8,0 | 5,76…7,2 |
| 755AcXXX | 5,0…6,4 | 4,5…5,78 |
| 755AdXXX | 4,0…5,0 | 3,6…4,5 |

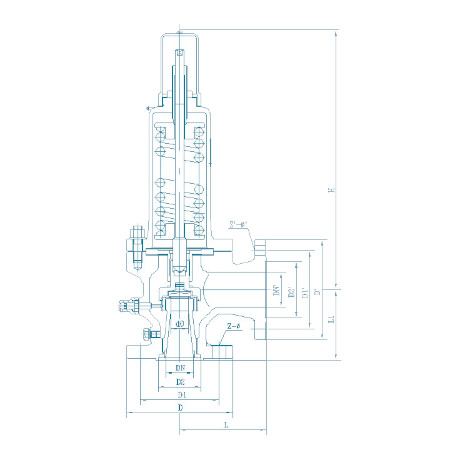

Спецификация
| Артикул | 776Aa-d40 | 776Aa-d50 | 776Aa-d80 | 776Aa-d100 | |
|---|---|---|---|---|---|
| Номинальный диаметр, мм | DN | 40 | 50 | 80 | 100 |
| Диаметр 0, мм | d0 | 25 | 32 | 50 | 65 |
| Диаметр, мм | D | 170 | 180 | 215 | 250 |
| Диаметр 1, мм | D1 | 125 | 135 | 170 | 200 |
| Диаметр 2, мм | D2 | 76 | 88 | 121 | 150 |
| Длина, мм | L | 135 | 160 | 175 | 220 |
| Параметры болтовых отверстий | Z-Ø | 4-22 | 4-22 | 8-22 | 8-26 |
| Номинальный диаметр ‘, мм | DN’ | 50 | 65 | 100 | 125 |
| Диаметр’, мм | D’ | 165 | 185 | 235 | 270 |
| Диаметр 1’, мм | D1’ | 125 | 145 | 180 | 220 |
| Диаметр 2’, мм | D2’ | 88 | 110 | 150 | 176 |
| Длина 1, мм | L1 | 120 | 130 | 160 | 200 |
| Высота, мм | H | 350 | 480 | 550 | 635 |
| Параметры болтовых отверстий ‘ | Z’-Ø’ | 4-18 | 8-18 | 8-22 | 8-26 |
| Вес, кг | 34 | 36 | 65 | 112 | |
