Криогенный предохранительный клапан — DA42Y-40P

Характеристики

Модель	DA42Y-40P
Номинальный диаметр	DN40...DN100
Рабочая температура	-196 °C …+80 °C
Допускается применение для сред	Жидкий кислород, Жидкий азот, Жидкий аргон, СПГ, Жидкий этан и т.д.
Номинальное давление	PN40

Применение

• Допускается применение для сред: жидкий кислород, жидкий азот, жидкий аргон, СПГ, жидкий этан и т.д.
• Рабочая температура: «минус» 196 °C … «плюс» 80 °C
• Номинальное давление: PN40

Материал изготовления

Наименование элемента	Материал изготовления
Корпус, затвор, крышка, шток	Нержавеющая сталь
Пружина	Хромоникелевая сталь

Рабочие характеристики

Код настройки давления	Давление срабатывания, МПа	Давление закрытия, МПа
576AaXXX	3,2…4,0	2,86…3,6
576AbXXX	2,5…3,2	2,25…2,88
576AcXXX	2,0…2,5	1,80…2,25
576AdXXX	1,6…2,0	1,44…1,80

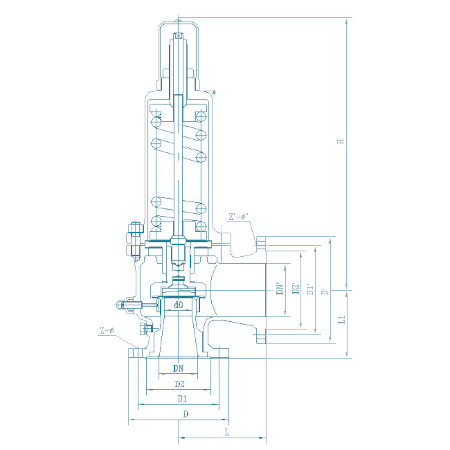

Спецификация

Артикул		576Aa-d40	576Aa-d50	576Aa-d80	576Aa-d100
Номинальный диаметр, мм	DN	40	50	80	100
Диаметр 0, мм	d0	25	32	50	65
Диаметр, мм	D	150	165	200	235
Диаметр 1, мм	D1	110	125	160	190
Диаметр 2, мм	D2	76	88	121	150
Длина, мм	L	120	135	170	205
Параметры болтовых отверстий	Z-Ø	4-18	4-18	8-18	8-22
Номинальный диаметр ‘, мм	DN’	50	65	100	125
Диаметр’, мм	D’	165	185	220	250
Диаметр 1’, мм	D1’	125	145	180	210
Диаметр 2’, мм	D2’	99	116	156	184
Длина 1, мм	L1	110	120	135	160
Высота, мм	H	260	300	450	636
Параметры болтовых отверстий ‘	Z’-Ø’	4-18	8-18	8-18	8-18
Вес, кг		13,7	19	57	86
