Криогенный предохранительный клапан — DA42Y-64P

Характеристики

Модель	DA42Y-64P
Номинальный диаметр	DN40...DN100
Рабочая температура	-196 °C …+80 °C
Допускается применение для сред	жидкий кислород, жидкий азот, жидкий аргон, СПГ, жидкий этан и т.д.
Номинальное давление	PN63

Применение

• Допускается применение для сред: жидкий кислород, жидкий азот, жидкий аргон, СПГ, жидкий этан и т.д
• Рабочая температура: «минус» 196 °C … «плюс» 80 °C
• Номинальное давление: PN63

Материал изготовления

Наименование элемента	Материал изготовления
Корпус, затвор, крышка, шток	Нержавеющая сталь
Пружина	Хромоникелевая сталь

Рабочие характеристики

Код настройки давления	Давление срабатывания, МПа	Давление закрытия, МПа
676AaXXX	5,0…6,4	4,5…5,76
676AbXXX	4,0…5,0	3,6…4,5
676AcXXX	3,2…4,0	2,88…3,6
676AdXXX	2,5…3,2	2,25…2,88

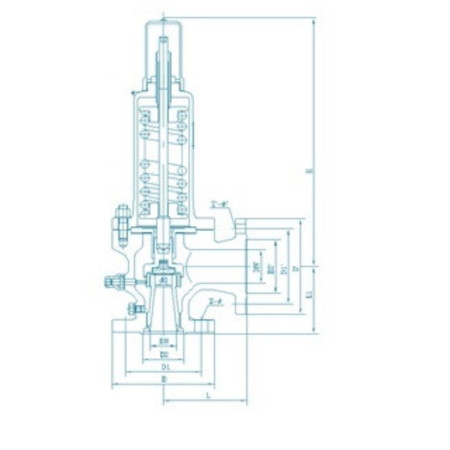

Спецификация

Артикул		676Aa-d40	676Aa-d50	676Aa-d80	676Aa-d100
Номинальный диаметр, мм	DN	40	50	80	100
Диаметр 0, мм	d0	25	32	50	65
Диаметр, мм	D	170	180	215	250
Диаметр 1, мм	D1	125	135	170	200
Диаметр 2, мм	D2	76	88	121	150
Длина, мм	L	135	160	175	220
Параметры болтовых отверстий	Z-Ø	4-22	4-22	8-22	8-26
Номинальный диаметр ‘, мм	DN’	50	65	100	125
Диаметр’, мм	D’	165	185	235	270
Диаметр 1’, мм	D1’	125	145	180	220
Диаметр 2’, мм	D2’	88	110	150	176
Длина 1, мм	L1	120	130	160	200
Высота, мм	H	350	480	550	635
Параметры болтовых отверстий ‘	Z’-Ø’	4-18	8-18	8-22	8-26
Вес, кг		22	33	57	98
