Криогенный трехэксцентриковый дисковый затвор – DD373Y-40P

Характеристики

Модель	DD373Y-40P
Номинальный диаметр	DN150...DN500
Рабочая температура	-196 °C …+80 °C
Допускается применение для сред	Азот, Воздух, Природный газ, Кислород
Номинальное давление	PN40

Применение

• Допускается применение для сред: азот, воздух, природный газ, кислород
• Рабочая температура: «минус» 196 °C … «плюс» 80 °C
• Номинальное давление: PN40

Материал изготовления

Наименование элемента	Материал изготовления
Корпус, затвор	Нержавеющая сталь
Шток	XM-19
Уплотнение штока	PTFE
Уплотняющее кольцо	Сталь по стали

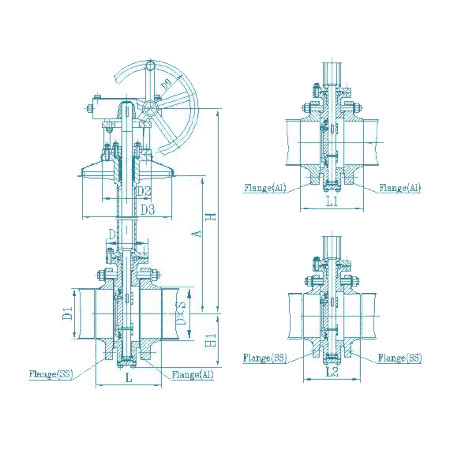

Спецификация

Артикул		561D150	561D200	561D250	561D300	561D350	561D400	561D450	561D500
Номинальный диаметр, мм	DN	150	200	250	300	350	400	450	500
Длина штока, мм	A	800	800	800	1000	1000	1000	1000	1000
Диаметр, мм	D	165	178	180	190	200	200	200	200
Диаметр штурвала, мм	D0	300	300	400	400	400	400	400	500
Диаметр 2, мм	D2	155	200	200	200	200	200	200	230
Диаметр 3, мм	D3	295	320	320	320	320	320	320	350
Диаметр — D1, мм	серия 1	168,3			323,6	355,6	406,4	457	508
	серия 2	159	219	273	325	377	426	480	530
DxS	серия 1	158×4	219x 12	273×11,5	324×10	358×12	408×18	457x 14	508×24
	серия 2	168×7			324×14	356×16
	серия 3
Межфланцевое расстояние, мм	L	243	277	328	355	411	435	454	461
Длина 1, мм	L1	243	285	328	362	423	453	476	481
Длина 2, мм	L2	243	469	328	348	399	415	431	441
Высота 1, мм	H1	190	220	275	300	338	396	375	420
Высота, мм	H	1055	1084	1123	1287	1304	1304	1304	1317
Вес, кг		90	150	205	254	352	428	519	650
