Криогенный трехэксцентриковый дисковый затвор – DD373Y-63P

Характеристики

Модель	DD373Y-63P
Номинальный диаметр	DN100...DN400
Рабочая температура	-196 °C …+80 °C
Допускается применение для сред	Азот, Воздух, Природный газ, Кислород
Номинальное давление	PN63

Применение

• Допускается применение для сред: азот, воздух, природный газ, кислород
• Рабочая температура: «минус» 196 °C … «плюс» 80 °C
• Номинальное давление: PN63

Материал изготовления

Наименование элемента	Материал изготовления
Корпус, затвор	Нержавеющая сталь
Шток	XM-19
Уплотнение штока	PTFE
Уплотняющее кольцо	Сталь по стали

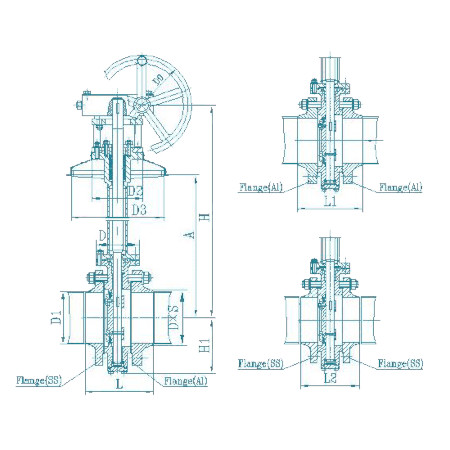

Спецификация

Артикул		661D100	661D150	661D200	661D250	661D300	661D350	661D400
Номинальный диаметр, мм	DN	100	150	200	250	300	350	400
Длина штока, мм	A	800	800	800	800	1000	1000	1000
Диаметр, мм	D	130	165	178	180	190	200	200
Диаметр штурвала, мм	D0	300	300	300	400	400	400	400
Диаметр 2, мм	D2	155	155	200	200	200	200	200
Диаметр 3, мм	D3	295	295	320	320	320	320	320
Диаметр — D1, мм	серия 1	114,3	168,3			323,9	355,6	406,4
	серия 2	108	159	219	273	325	377	426
DxS	серия 1	114×6	168×14	219×12	279×14	324×14	358×22	406×25
	серия 2	115×10	159×10
	серия 3
Межфланцевое расстояние, мм	L	225	283	384	369	399	445	465
Длина 1, мм	L1	224	283	384	374	400	445	465
Длина 2, мм	L2	226	283	384	364	398	445	465
Высота 1, мм	H1	151	190	245	275	300	336	396
Высота, мм	H	1055	1055	1084	1123	1287	1304	1304
Вес, кг		70	130	246	250	278	381	549
