Криогенный обратный клапан подъемного типа – DH61W-40P

Характеристики

Модель	DH61W-40P
Номинальный диаметр	DN80...DN200
Рабочая температура	-196 °C …+80 °C
Допускается применение для сред	Жидкий кислород, Жидкий азот, Жидкий аргон, СПГ, Жидкий этан
Номинальное давление	PN40

Применение

• Допускается применение для сред: жидкий кислород, жидкий азот, жидкий аргон, СПГ, жидкий этан и т.д.
• Рабочая температура: «минус» 196 °C … «плюс» 80 °C
• Номинальное давление: PN40

Материал изготовления

Наименование элемента	Материал изготовления
Корпус, корпус	Нержавеющая сталь
Затвор	Специальный медный сплав
Утоняющее кольцо	PCTFE

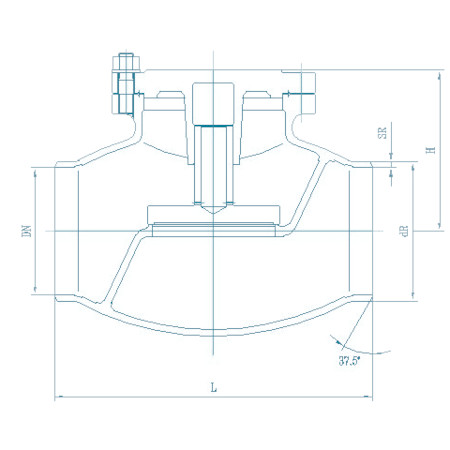

Спецификация

Артикул		576H80	576H100	576H125	576H150	576H200
Номинальный диаметр, мм	DN	80	100	125	150	200
Межфланцевое расстояние, мм	L	220	260	340	400	500
Диаметр под приварку, мм	dR	89	108	133	159	219
Толщина стенки под приварку, мм	SR	4	4	4	6	6
Высота, мм	H	123	151	192	159	249
Вес, кг		10,2	21	27,5	38,3	104
