Криогенный вентиль – DJ41Y-40P

Характеристики

Модель	DJ41Y-40P
Номинальный диаметр	DN100...DN250
Рабочая температура	-196 °C …+80 °C
Допускается применение для сред	Кислород, Воздух, Азот
Номинальное давление	PN40
Направление потока среды	от затвора к седлу

Применение

• Допускается применение для сред: кислород, воздух, азот
• Рабочая температура: «минус» 196 °C… «плюс» 80 °C
• Номинальное давление: PN40 Направление потока среды: от затвора к седлу

Материал изготовления

Наименование элемента	Материал изготовления
Корпус, шток, затвор	Нержавеющая сталь
Уплотнения штока	PTFE

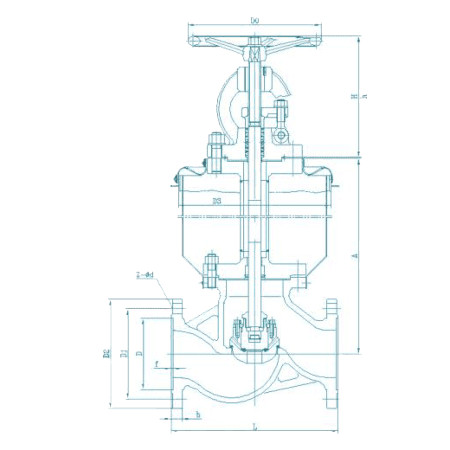

Спецификация

Артикул		556J100M	556J125M	556J150M	556J200M	556J250M
Номинальный диаметр, мм	DN	100	125	180	200	250
Межфланцевое расстояние, мм	L	350	400	480	600	730
Внутренний диаметр шипа, мм	D	150	176	204	260	313
Диаметр 1, мм	D1	190	220	250	320	385
Диаметр 2, мм	D2	230	270	300	375	450
Диаметр 3, мм	D3	320	320	320	446	446
Толщина фланца корпуса, мм	b	24	28	30	36	38
Высота шипа, мм	f	4,5	4,5	4,5	4,5	4,5
Параметры болтовых отверстий	ZØd	8-22	8-26	8-26	12-30	12-33
Длина штока, мм	A	800	800	800	800	800
Высота в положении закрыт, мм	H	257	260	270	293	330
Высота в положении открыт, мм	h	327	320	350	373	420
Диаметр штурвала, мм	D0	280	280	280	360	450
Вес, кг		75	108	124	190	300
