Криогенный трехходовой вентиль — DJ43F-40P

Характеристики

Модель	DJ43F-40P
Номинальный диаметр	DN100...DN150
Рабочая температура	-196 °C …+80 °C
Допускается применение для сред	Воздух, Азот, Кислород
Номинальное давление	PN40

Применение

• Допускается применение для сред: воздух, азот, кислород
• Рабочая температура: «минус» 196 °C … «плюс» 80 °C
• Номинальное давление: PN40

Материал изготовления

Наименование элемента	Материал изготовления
Корпус, крышка	Нержавеющая сталь
Затвор	Нержавеющая сталь
Уплотнения штока	PTFE

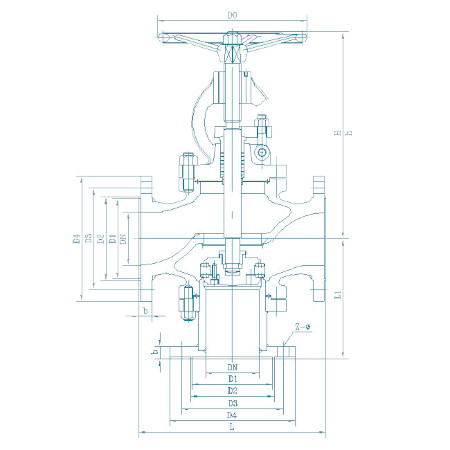

Спецификация

Артикул		550T100	550T150
Номинальный диаметр, мм	DN	100	150
Межфланцевое расстояние, мм	L	350	480
Длина, мм	L1	225	290
Диаметр 1, мм	D1	150	204
Диаметр 2, мм	D2	156	211
Диаметр 3, мм	D3	190	250
Диаметр 4, мм	D4	235	300
Толщина фланца, мм	b	24	28
Параметры болтовых отверстий, мм	Z-d	8-22	8-26
Диаметр штурвала, мм	D0	280	360
Высота в положении полностью закрыт, мм	H	388	435
Высота в положении полностью открыт, мм	h	420	505
Вес, кг		66	93
