Криогенный вентиль – DJ61Y-100P

Характеристики

Модель	DJ61Y-100P
Номинальный диаметр	DN200
Рабочая температура	-196 °C …+80 °C
Допускается применение для сред	Кислород, Воздух, Азот
Номинальное давление	PN100
Направление потока среды	от затвора к седлу

Применение

• Допускается применение для сред: кислород, воздух, азот
• Рабочая температура: «минус» 196 °C… «плюс» 80 °C
• Номинальное давление: PN100 Направление потока среды: от затвора к седлу

Материал изготовления

Наименование элемента	Материал изготовления
Корпус, шток, затвор	Нержавеющая сталь
Уплотнения штока	PTFE

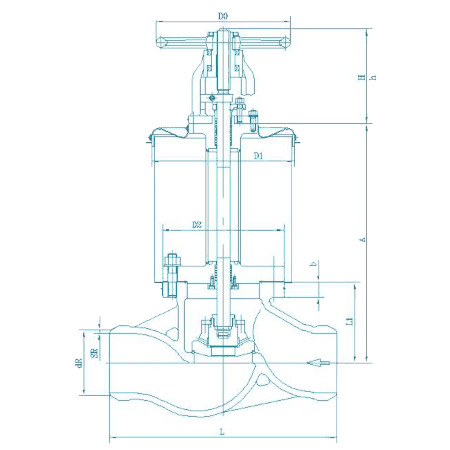

Спецификация

Артикул		756J200
Номинальный диаметр, мм	DN	200
Длина штока, мм	A	800
Диаметр под приварку, мм	dR	220
Толщина стенки под приварку, мм	SR	10
Межфланцевое расстояние, мм	L	760
Длина 1, мм	L1	270
Толщина фланца корпуса, мм	b	52
Диаметр штурвала, мм	D0	450
Диаметр 1, мм	D1	476
Диаметр 2, мм	D2	420
Высота в положении закрыт, мм	H	315
Высота в положении открыт, мм	h	370
Вес, кг		313
