Криогенный аварийный отсечной клапан — DJ664Y-63L
Характеристики
| Модель | DJ664Y-63L |
| Номинальный диаметр | DN125...DN200 |
| Рабочая температура | -196 °C …+80 °C |
| Допускается применение для сред | Кислород, Воздух, Азот |
| Номинальное давление | PN63 |
| Направление потока среды | от затвора к седлу |
Применение
- Допускается применение для сред: азот, воздух, кислород
- Рабочая температура: «минус» 196 °C … «плюс» 80 °C
- Номинальное давление: PN63
- Давление инструментального воздуха: 0,3 МПа
- Рабочий диапазон пружины: 0,08…0,2 МПа
- Направление потока среды: от затвора к седлу
- Допустимые протечки: не допускаются видимые утечки
Материал изготовления
| Наименование элемента | Материал изготовления |
|---|---|
| Корпус | Алюминиевый сплав |
| Затвор, шток | Нержавеющая сталь |
| Уплотнение штока | PTFE |
Допустимый перепад давления
| Модель привода | Размер клапана | ||
|---|---|---|---|
| 125 | 150 | 200 | |
| ZMB45A | 2.0 | 2.0 | 1.5 |
| ZM52A | |||
| ZMB65A | 4,5 | 4,5 | 3,3 |
| ZM61A | |||

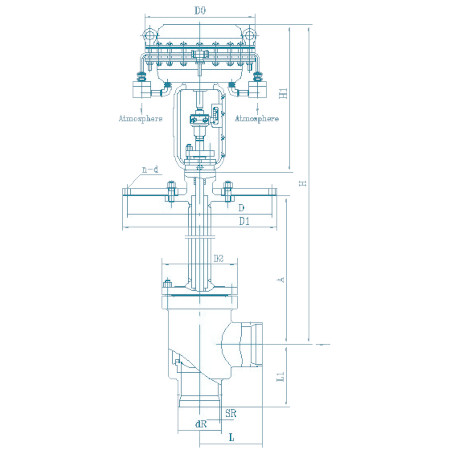

Спецификация
| Артикул | 658JJ125 | 658JJ150 | 658JJ200 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр, мм | DN | 125 | 150 | 200 | |||||
| Длина, мм | L | 200 | 220 | 280 | |||||
| Длина 1, мм | L1 | 200 | 220 | 260 | |||||
| Диаметр под приварку, мм | dR | 141 | 168 | 219 | |||||
| Толщина стенки под приварку, мм | SR | 7 | 10 | 12 | |||||
| Диаметр D, мм | D | 480 | 480 | 560 | |||||
| Диаметр 1, мм | D1 | 520 | 520 | 600 | |||||
| Диаметр 2, мм | D2 | 240 | 280 | 346 | |||||
| Параметр n-d | n-d | 12-22 | 12-22 | 12-22 | |||||
| Высота H, мм | A=700 | 1469 | 1459 | 1469 | 1459 | 1469 | 1459 | 1591 | 1621 |
| A=800 | 1569 | 1559 | 1569 | 1559 | 1569 | 1559 | 1691 | 1721 | |
| A=900 | 1669 | 1659 | 1669 | 1659 | 1669 | 1659 | 1791 | 1821 | |
| Диаметр 0, мм | D0 | 450 | 450 | 450 | 650 | ||||
| Высота, мм | H1 | 695 | 685 | 695 | 685 | 695 | 685 | 817 | 847 |
| Тип привод | ZMB45A | ZM52A | ZMB45A | ZM52A | ZMB45A | ZM52A | ZMB65A | ZMB65A | |
| Ход штока, мм | 50 | 60 | 70 | ||||||
