Криогенный угловой дросселирующий клапан – DL64L-25L

Характеристики

Модель	DL64L-25L
Номинальный диаметр	DN100...DN250
Рабочая температура	-196 °C …+80 °C
Допускается применение для сред	Кислород, Воздух, Азот
Номинальное давление	PN25

Применение

• Допускается применение для сред: кислород, воздух, азот
• Рабочая температура: «минус» 196 °C … «плюс» 80 °C
• Номинальное давление: PN25

Материал изготовления

Наименование элемента	Материал изготовления
Корпус, затвор	Алюминиевый сплав
Шток	Нержавеющая сталь
Уплотнения штока	PTFE

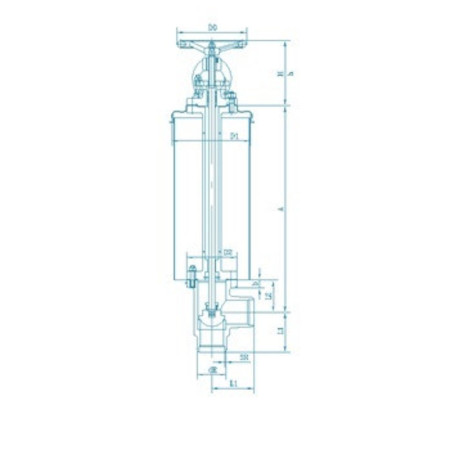

Спецификация

Артикул		451LJ100
Номинальный диаметр, мм	DN	100
Длина штока, мм	A	800
Диаметр под приварку, мм	dR	110
Толщина стенки под приварку, мм	SR	4
Межфланцевое расстояние, мм	L1	170
Длина 2, мм	L2	130
Толщина нижнего фланца корпуса, мм	b	32
Диаметр штурвала, мм	D0	280
Диаметр 1, мм	D1	320
Диаметр 2, мм	D2	200
Высота в положении закрыт, мм	H	262
Высота в положении открыт, мм	h	327
Вес, кг		71
