Криогенный угловой дросселирующий клапан – DL64L-64L

Характеристики

Модель	DL64L-64L
Номинальный диаметр	DN100...DN250
Рабочая температура	-196 °C …+80 °C
Допускается применение для сред	Кислород, Воздух, Азот
Номинальное давление	PN64
Направление потока среды	от затвора к седлу

Применение

• Допускается применение для сред: кислород, воздух, азот
• Рабочая температура: «минус» 196 °C … «плюс» 80 °C
• Номинальное давление: PN64
• Направление потока среды: от затвора к седлу

Материал изготовления

Наименование элемента	Материал изготовления
Корпус, затвор	Алюминиевый сплав
Шток	Нержавеющая сталь
Уплотнения штока	PTFE

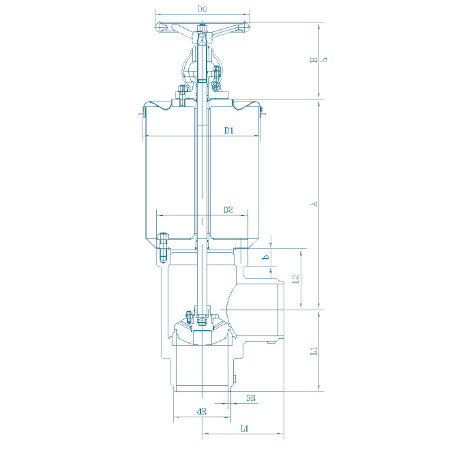

Спецификация

Артикул		650LJ100	650LJ125	650LJ150	650LJ200	650LJ250
Номинальный диаметр, мм	DN	100	125	150	200	250
Длина штока, мм	A	800	800	800	800	800
Диаметр под приварку, мм	dR	116	141	166	219	273
Толщина стенки под приварку, мм	SR	6	7	10	10	10
Межфланцевое расстояние, мм	L1	160	200	270	310	350
Расстояние 2, мм	L1	130	186	192	232	260
Толщина нижнего фланца корпуса, мм	b	36	53	62	65	65
Диаметр штурвала, мм	D0	280	280	280	360	450
Диаметр 1, мм	D1	320	320	320	446	446
Диаметр 2, мм	D2	200	240	280	346	400
Высота в положении закрыт, мм	H	262	260	260	270	330
Высота в положении открыт, мм	h	327	340	335	350	420
Вес, кг		63	78	90	147	182
