Поворотный обратный клапан — H44W-40T

Характеристики

Модель	H44W-40T
Номинальный диаметр	DN250...DN400
Рабочая температура	для кислорода: -20°C …+80 °C; для воздуха и азота: -20°C …+200°C
Допускается применение для сред	Кислород, Воздух, Азот
Номинальное давление	PN40

Применение

• Допускается применение для сред: кислород, азот, воздух
• Рабочая температура: для кислорода «минус» 20 °C … «плюс» 80 °C; для воздуха и азота: «минус» 20 °C … «плюс» 200 °C
• Номинальное давление: PN40

Материал изготовления

Наименование элемента	Материал изготовления
Корпус, крышка	Кремнистая латунь
Затвор	Нержавеющая сталь

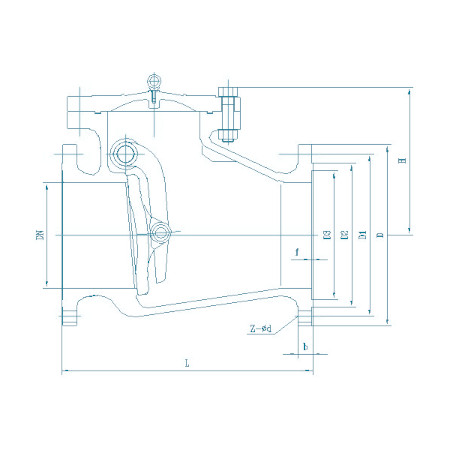

Спецификация

Артикул		502H250	502H300	502H350	502H400
Номинальный диаметр, мм	DN	250	300	350	400
Межфланцевое расстояние, мм	L	622	711	838	864
Диаметр, мм	D	450	515	580	650
Диаметр 1, мм	D1	385	450	510	595
Диаметр 2, мм	D2	345	409	465	535
Диаметр 3, мм	D3	313	364	422	474
Толщина, мм	f	4	3,5	4	4
Толщина фланца, мм	b	38	42	46	50
Параметры болтовых отверстий	Z-Ød	12-33	16-33	16-36	16-39
Высота, мм	H	375	416	520	530
Вес, кг		140	313	440	500
