Обратный клапан типа бабочка — H76M-600(lb)P

Характеристики

Модель	H76M-600(lb)P
Номинальный диаметр	DN150...DN350
Рабочая температура	-196 °C …+80 °C
Допускается применение для сред	Жидкий кислород, Жидкий азот, Жидкий аргон, СПГ, Жидкий этан и т.д.
Номинальное давление	PN100

Применение

• Допускается применение для сред: жидкий кислород, жидкий азот, жидкий аргон, СПГ, жидкий этан и т.д.
• Рабочая температура: «минус» 196 °C … «плюс» 80 °C
• Номинальное давление: PN100

Материал изготовления

Наименование элемента	Материал изготовления
Корпус, затвор	Нержавеющая сталь
Шток	06Cr19Ni10
Пружина	12Cr18Ni9

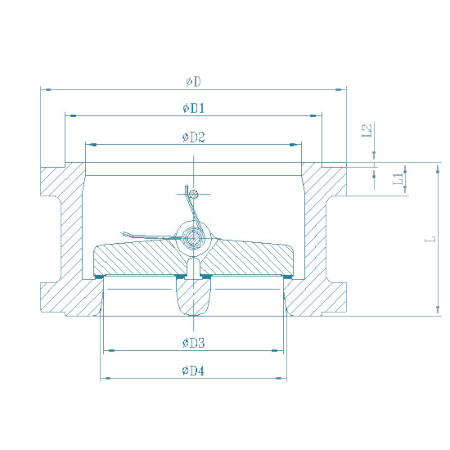

Спецификация

Артикул		A753H150	A753H200	A753H250	A753H300	A753H350
Номинальный диаметр, мм	DN	150	200	250	300	350
Диаметр, мм	D	260	315	395	455	490
Диаметр 1, мм	D1	215,9	269,9	323,8	361	412,8
Диаметр 2, мм	D2	170	220	270	320	355
Диаметр 3, мм	D3	145	180	226	267	311
Диаметр 4, мм	D4		187,5	237	277	322
Длина, мм	L	138	165	213	229	279
Длина 1, мм	L1		35	50	50	50
Длина 2, мм	L2	7	7	7	7	7
Вес, кг		32	54	100	145	195
