Криогенные диафрагменные регулирующие клапаны с пневмоприводом — ZJHM-40BD

Характеристики

Модель	ZJHM-40BD
Номинальный диаметр	DN40...DN200
Рабочее давление	0,3 МПа
Рабочая температура	-196 °C …+80 °C
Допускается применение для сред	Азот, Воздух, Кислород
Номинальное давление	PN40

Применение

• Допускается применение для сред: азот, воздух, кислород
• Рабочая температура: «минус» 196 °C … «плюс» 80 °C
• Номинальное давление: PN40
• Давление инструментального воздуха: 0,3 МПа

Материал изготовления

Наименование элемента	Материал изготовления
Корпус, затвор, шток	Нержавеющая сталь
Фланцы	Нержавеющая сталь или алюминиевый сплав
Уплотнение штока	PTFE

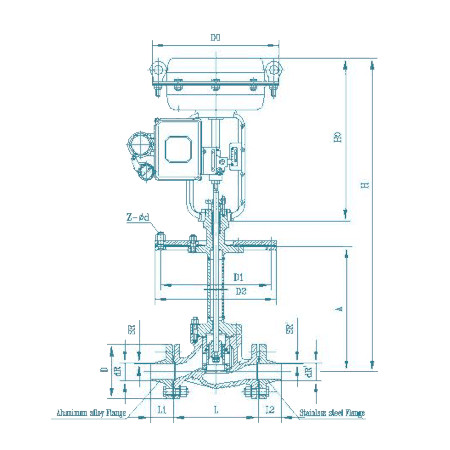

Спецификация

Артикул		575C40T	575C50T	575C65T	575C80T	575C100T	575C125T	575C150T	575C200T
Номинальный диаметр, мм	DN	40	50	65	80	100	125	150	200
Длина, мм	L	235	237	292	317	298	400	451	598
Длина 1, мм	L1	62	87	67	78	72	91	91	104
Длина 2, мм	L2	47	50	54	60	67	70	77	80
Диаметр под приварку, мм (ал. сплав; Серия 1)	dR	48	60	73	88	114	141	189	219
Толщина стенки под приварку, мм (ал. сплав; Серия 1)	SR	5	7	6	5,5	6	7	8	10
Диаметр под приварку, мм (ал. сплав; Серия 2)	dR	45	55	70	90	110	133	168	210
Толщина стенки под приварку, мм (ал. сплав; Серия 2)	SR	5	5	3	6	4	4	4	5
Диаметр под приварку, мм (ал. сплав; Серия 3)	dR	45	55			110
Толщина стенки под приварку, мм (ал. сплав; Серия 3)	SR	3	3			10
Диаметр под приварку, мм (нерж. сталь; Серия 1)	dR’	48	60	76	88	114	140	168	219
Толщина стенки под приварку, мм (нерж. сталь; Серия 1)	SR’	3	3	3	3,5	4	4	4,5	6,5
Диаметр под приварку, мм (нерж. сталь; Серия 2)	dR’	45	57	76	89	106	133	159	219
Толщина стенки под приварку, мм (нерж. сталь; Серия 2)	SR’	3	3	3	3,5	4	4	4,5	6,5
Диаметр D, мм	D	160	165	165	200	235	270	300	375
Диаметр 1, мм	D1	305	370	370	405	400	515	680	700
Диаметр 2, мм	D2	335	400	400	435	490	550	630	740
Параметры болтовых отверстий	Z-Ød	6-18	10-18	10-18	10-18	12-18	12-22	12-22	16-22
Высота H, мм	A=600	1095	1095	1135	1135	1345
	A=700	1195	1195	1235	1235	1445	1445	1445	1659
	A=800	1295	1295	1395	1395	1545	1545	1545	1559
	A=900	1395	1395	1435	1435	1645	1645	1645	1645
Диаметр 0, мм	D0	270	270	350	350	450	450	450	450
Высота 0, мм	H0	425	425	465	465	685	685	685	685
