Криогенные диафрагменные регулирующие клапаны с пневмоприводом — ZJHM-40KD

Характеристики

Модель	ZJHM-40KD
Номинальный диаметр	DN40...DN200
Рабочее давление	0,3 МПа
Рабочая температура	-196 °C …+80 °C
Допускается применение для сред	Азот, Воздух, Кислород
Номинальное давление	PN40

Применение

• Допускается применение для сред: азот, воздух, кислород
• Рабочая температура: «минус» 196 °C … «плюс» 80 °C
• Номинальное давление: PN40
• Давление инструментального воздуха: 0,3 МПа

Материал изготовления

Наименование элемента	Материал изготовления
Корпус, крышка, затвор, шток	Нержавеющая сталь
Уплотнение штока	PTFE

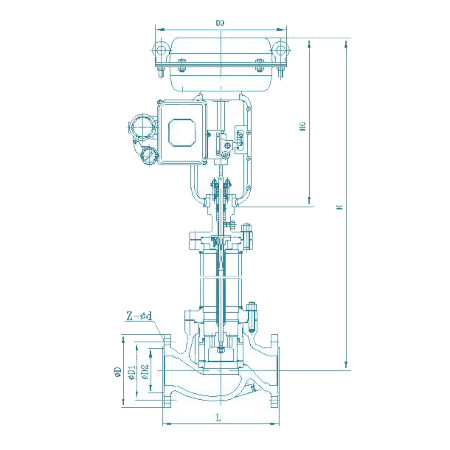

Спецификация

Артикул		559C40T	559C50T	559C80T	559C100T	559C150T	559C200T
Номинальный диаметр, мм	DN	40	50	80	100	150	200
Длина, мм	L	235	267	317	368	473	568
Диаметр, мм	D	150	165	200	235	300	375
Диаметр 1, мм	D1	110	125	160	190	250	320
Диаметр 2, мм	D2	76	88	121	150	204	260
Параметры болтовых отверстий	Z-Ød	4-18	4-18	8-18	8-22	8-26	12-30
Высота, мм	H	925	972	1115	1465	1515	1535
Диаметр 0, мм	D0	270	270	350	450	450	450
Высота 0, мм	H0	425	425	465	665	665	685
