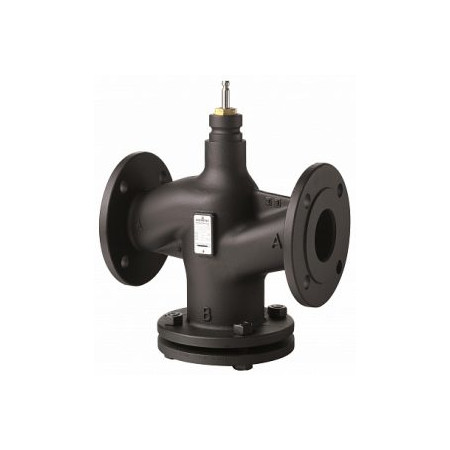

Регулирующие клапаны Siemens VVF53...

Обзор модельного ряда регулирующего клапана Siemens VVF53...

Тип	Номинальное давление (PN), бар	Номинальный диаметр (DN), мм	Пропускная способность Kvs, м³/ч	Габариты в упаковке, см	Масса брутто, кг
VVF53.15-0.16	25	15	0.16	17.5x23.8x13.7	4.4
VVF53.15-0.2	25	15	0.2	18.4x26.8x13.5	4.3
VVF53.15-0.25	25	15	0.25	18.7x24.1x13.5	4.3
VVF53.15-0.32	25	15	0.32	18.2x23.4x13.5	4.3
VVF53.15-0.4	25	15	0.4	17.4x23.4x13.7	4.5
VVF53.15-0.5	25	15	0.5	19.2x29.9x14.9	4.5
VVF53.15-0.63	25	15	0.63	17.4x24x13.5	4.5
VVF53.15-0.8	25	15	0.8	19.2x29.6x14.6	4.5
VVF53.15-1	25	15	1	18.9x29.8x14.9	4.5
VVF53.15-1.25	25	15	1.25	17.5x23.5x13.5	4.5
VVF53.15-1.6	25	15	1.6	18.9x30x14.6	4.5
VVF53.15-2	25	15	2	20.5x27.7x15	4.5
VVF53.15-2.5	25	15	2.5	17.2x24x14.1	4.5
VVF53.15-3.2	25	15	3.2	18.2x24.2x14.1	4.4
VVF53.15-4	25	15	4	17x24x14.2	4.5
VVF53.20-6.3	25	20	6.3	19.3x27.1x15	5.7
VVF53.25-5	25	25	5	18.9x29.6x14.9	6.4
VVF53.25-6.3	25	25	6.3	18.9x29.6x14.8	6.4
VVF53.25-8	25	25	8	19.5x28.1x14.7	6.3
VVF53.25-10	25	25	10	19.3x27.9x14.7	6.4
VVF53.32-16	25	32	16	22x33x22	9.2
VVF53.40-12.5	25	40	12.5	25x38x20	10
VVF53.40-16	25	40	16	26x38x20	10.1
VVF53.40-20	25	40	20	25x38x21	10.1
VVF53.40-25	25	40	25	25.5x37.5x21	10.1
VVF53.50-31.5	25	50	31.5	25x37x20	13.7
VVF53.50-40	25	50	40	25x37x20	14
VVF53.65-63	25	65	63	35x45x35	22.9
VVF53.80-100	25	80	100	35x47x35	28.4
VVF53.100-160	25	100	160	40x54x39	39.5
VVF53.125-250	25	125	250	60x80x48	63
VVF53.150-400	25	150	400	48x80x46	84
VVF53.50-40K	25	50	40	25x37x19	14.2
VVF53.65-63K	25	65	63	35x47x35	22.5
VVF53.80-100K	25	80	100	40x55x40	28.9

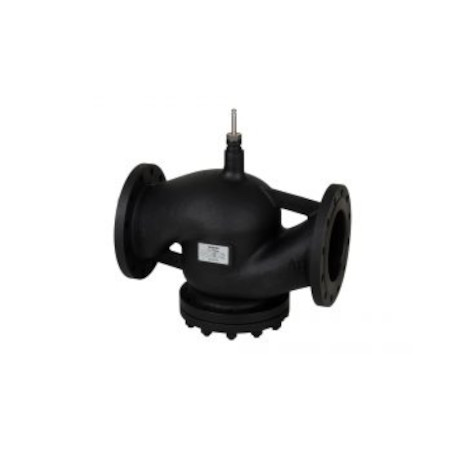

VVF53.200-450K		200	450
VVF53.250-630K		250	630

Характеристика	Значение
Герметичность затвора (объем протечки / класс герметичности)	≤0.01% от Kvs
Ход штока, мм	20
Корпус (материал)	Чугун
Максимальная температура рабочей среды, °С	220
Минимальная температура рабочей среды, °С	-5
Рабочая температура окружающей среды, °С	-15..55
Серия	VVF
Тип клапана	Регулирующий двухходовой
Тип присоединения	Фланцевое
