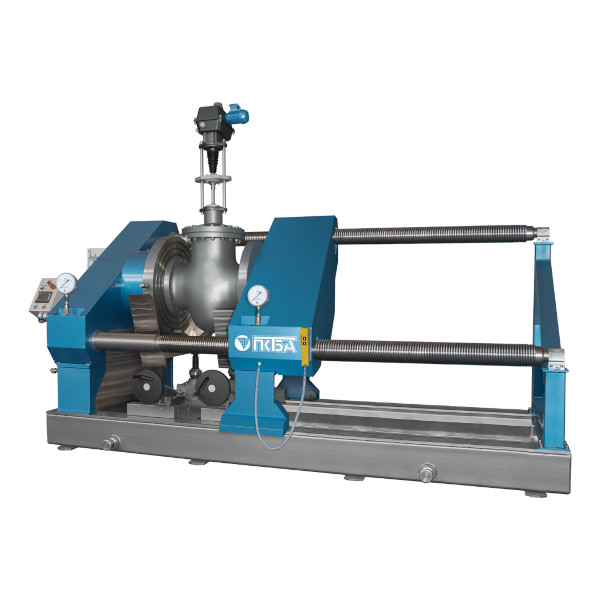

ПКТБА-С-26 Стенд для гидравлических и пневматических испытаний и настройки регулирующих клапанов DN 50…600 мм

Назначение

• испытания на прочность и плотность материала корпусных деталей;
• испытания на герметичность затвора;
• испытания на герметичность относительно внешней среды (в т. ч. сальникового уплотнения).

Испытываемые изделия

• регулирующие клапаны.

Тип присоединения испытываемого изделия

• фланцевый;
• штуцерный;*
• цапковый;*
• муфтовый;*
• под приварку.*

* По требованию заказчика.

Технические характеристики

Достоинства

• Силовая гидравлика зажимного устройства работает от масляной насосной станции, что увеличивает срок службы стендов.
• Все элементы, контактирующие с водой, являются коррозионностойкими.
• Стенды комплектуются сменными заглушками для испытания арматуры под приварку. Это освобождает оператора от необходимости приваривания (привинчивания на шпильках) заглушек к патрубкам и сокращает процесс их замены.*
• Для облегчения работы процесс установки и испытания полностью механизирован (не требует больших трудозатрат при работе с тяжелой арматурой).
• Для уменьшения времени заполнения арматуры испытательной средой используются линии увеличенного диаметра.
• В стендах применяется специальная система для удаления воздуха из испытываемого изделия, что повышает безопасность, производительность, достоверность получаемых данных и не требует дополнительного стравливания воздуха.*
• Стенды оснащены поддоном для сбора воды.
• Применение рукавов высокого давления с быстроразъемными соединениями (БРС) позволяет существенно сократить время проведения испытаний.
• Стенды быстро настраиваются под строительную длину арматуры за счет наличия траверсы с электроприводом.
• Способ крепления испытываемой арматуры позволяет визуально наблюдать место протечек.
• Быстрый зажим и центровка испытываемого изделия за счет одновременного перемещения прихватов.
• Блок контроля протечек при испытаниях на герметичность затвора обеспечивает точность и надежность измерений в широком диапазоне величин.

* По требованию заказчика.
