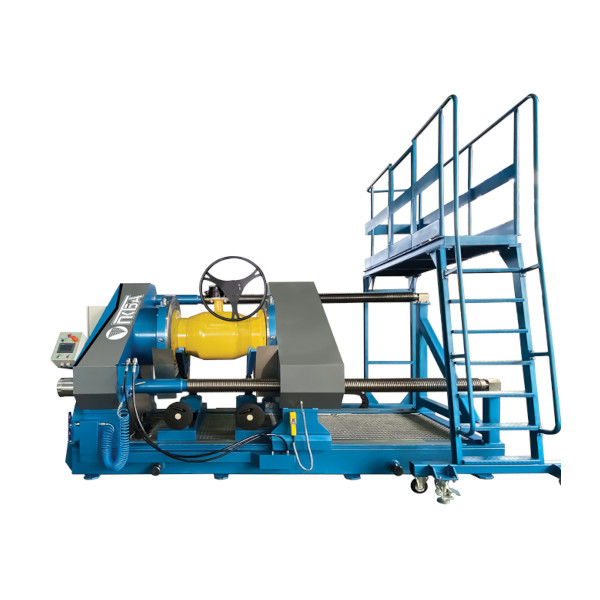

ПКТБА-С-5-600/500 Стенд для испытаний трубопроводной арматуры DN 50...800 мм

Назначение

• испытания на прочность и плотность материала корпусных деталей и сварных швов, находящихся под давлением испытательной среды;
• испытания на герметичность затвора;
• испытания на герметичность относительно внешней среды по уплотнению подвижных и неподвижных соединений;
• испытания на работоспособность.

Испытываемые изделия

• задвижки;
• шаровые краны;
• запорные клапаны (вентили);
• обратные клапаны;
• дисковые затворы;
• пробковые краны;
• клиновые задвижки;
• шиберные задвижки;
• запорно-регулирующая арматура.

Тип присоединения испытываемого изделия

• фланцевый;
• под приварку.

Технические характеристики

Достоинства

• Силовая гидравлика зажимного устройства работает от масляной насосной станции, что увеличивает срок службы стенда.
• Проверка арматуры на герметичность затвора с обеих сторон не требует переустановки испытываемой арматуры, что значительно сокращает время на проведение испытаний.
• В стенде применяется специальная система для удаления воздуха из испытываемого изделия, что повышает безопасность, производительность, достоверность полученных данных и избавляет от необходимости в дополнительном стравливании воздуха.*
• Стенд оснащен поддоном для сбора воды.
• Применение рукавов высокого давления с быстроразъемными соединениями (БРС) позволяет существенно сократить время на подготовку к испытаниям.
• Стенд быстро настраивается под строительную длину арматуры за счет наличия траверсы с гидроприводом или электроприводом.
• Благодаря применению запатентованной конструкции самоуплотняющихся заглушек при проведении испытаний осевое сжатие арматуры минимально, что обеспечивает достоверность испытаний, предохраняет арматуру от деформации и увеличивает срок службы арматуры.*
• Все элементы, контактирующие с водой, являются коррозионностойкими.
• Стенд комплектуется сменными заглушками для испытания арматуры под приварку. Это освобождает оператора от необходимости приваривания (привинчивания на шпильках) заглушек к патрубкам и сокращает процесс их замены.*
• Для облегчения работы процесс установки и испытания полностью механизирован.
• Для уменьшения времени заполнения арматуры испытательной средой используются линии увеличенного диаметра.
• Для удобства работы стенд комплектуется дистанционным пультом управления.

* По требованию заказчика.
