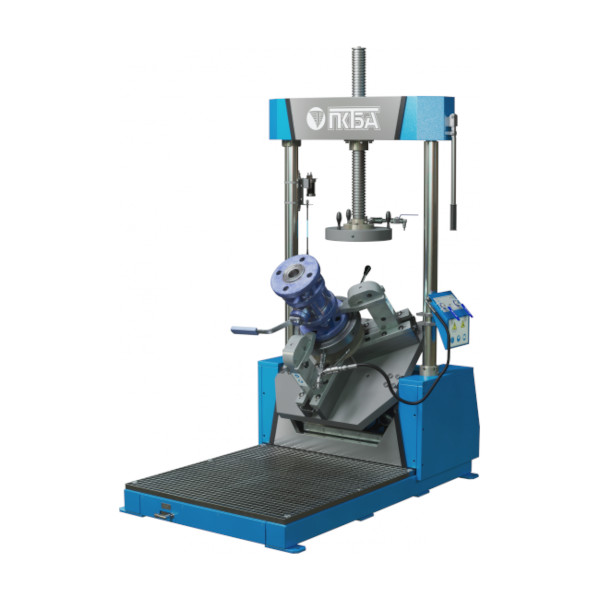

ПКТБА-С-4-300/40 Стенд для испытаний трубопроводной арматуры DN 10...300 мм

Назначение

• испытания на прочность и плотность материала корпусных деталей;
• испытания на герметичность затвора;
• испытания на герметичность относительно внешней среды (в т. ч. сальникового уплотнения);
• испытания на герметичность соединения «корпус-седло» предохранительных клапанов;
• испытания на работоспособность предохранительных клапанов.

Испытываемые изделия

• задвижки;
• запорные клапаны (вентили);
• обратные клапаны;
• дисковые затворы;
• шаровые и пробковые краны;
• предохранительные клапаны.

Тип присоединения испытываемого изделия

• фланцевый;
• под приварку;*
• штуцерный;*
• муфтовый;*
• цапковый.*

* По требованию заказчика.

Технические характеристики

Достоинства

• Все элементы, контактирующие с водой, являются коррозионностойкими.
• Стенд комплектуется сменными заглушками для испытания арматуры под приварку.*
• Силовая гидравлика зажимного устройства работает от масляной насосной станции, что увеличивает срок службы стенда.
• Проверка арматуры на герметичность затвора с обеих сторон не требует переустановки испытываемой арматуры, что значительно сокращает время на подготовку к испытаниям.
• Откидывающаяся траверса позволяет упростить процесс установки арматуры перед испытанием.
• Применение рукавов высокого давления с быстроразъемными соединениями (БРС) позволяет существенно сократить время проведения испытаний.
• Способ крепления испытываемой арматуры позволяет визуально наблюдать место протечек.
• Для облегчения работы процесс установки и испытания полностью механизирован (не требует больших трудозатрат при работе с большой арматурой).
• Для уменьшения времени заполнения арматуры испытательной средой используются линии увеличенного диаметра.
• Быстрый зажим и центровка испытываемого изделия за счет одновременного перемещения прихватов.
• В стенде применяется специальная система для удаления воздуха из испытываемого изделия, что повышает безопасность, производительность, достоверность полученных данных и избавляет от необходимости в дополнительном стравливании воздуха.*
• Возможность проведения испытаний фланцевой арматуры на герметичность затвора при вертикальном и горизонтальном положениях оси магистральных патрубков с обеспечением визуального контроля затвора арматуры.

* По требованию заказчика.
