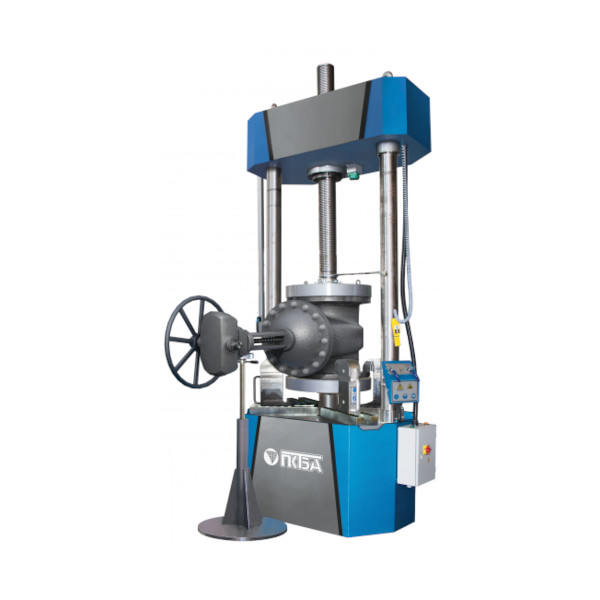

ПКТБА-С-3-600/160 Стенд для испытаний трубопроводной арматуры DN 50...600 мм

Назначение

• испытания на прочность и плотность материала корпусных деталей и сварных швов, находящихся под давлением испытательной среды;
• испытания на герметичность затвора;
• испытания на герметичность относительно внешней среды по уплотнению подвижных и неподвижных соединений;
• испытания на работоспособность.

Испытываемые изделия

• задвижки;
• шаровые краны;
• запорные клапаны (вентили);
• обратные клапаны;
• дисковые затворы;
• пробковые краны.

Тип присоединения испытываемого изделия

• фланцевый;
• муфтовый;*
• цапковый;*
• штуцерный;*
• под приварку;*
• вантузный.*

* По требованию заказчика.

Технические характеристики

Достоинства

• Все элементы, контактирующие с водой, являются коррозионностойкими.
• Стенд комплектуется сменными заглушками для испытания арматуры под приварку. Это освобождает оператора от необходимости приваривания (привинчивания на шпильках) заглушек к патрубкам и сокращает процесс их замены.*
• Силовая гидравлика зажимного устройства работает от масляной насосной станции, что увеличивает срок службы стенда.
• Проверка арматуры на герметичность затвора с обеих сторон не требует переустановки испытываемой арматуры, что значительно сокращает время на подготовку к испытаниям.
• Откидывающаяся траверса позволяет упростить процесс установки арматуры перед испытанием.
• Стенд оснащен поддоном для сбора воды.
• Применение рукавов высокого давления с быстроразъемными соединениями (БРС) позволяет существенно сократить время проведения испытаний.
• Стенд быстро настраивается под строительную длину арматуры за счет наличия траверсы с электроприводом (в зависимости от модели).
• Способ крепления испытываемой арматуры позволяет визуально наблюдать место протечек.
• Для облегчения работы процесс установки и испытания полностью механизирован.
• Для уменьшения времени заполнения арматуры испытательной средой используются линии увеличенного диаметра.
• Быстрый зажим испытываемого изделия за счет одновременного перемещения прихватов.

* По требованию заказчика.
