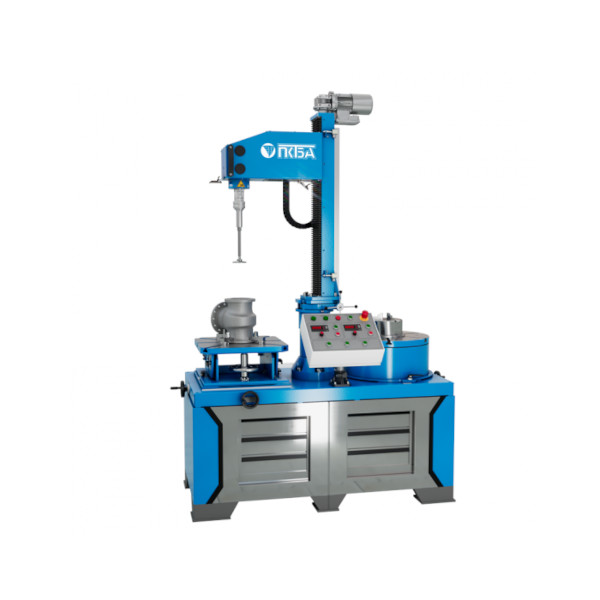

ПКТБА-СПШ-300-НВ Станок для шлифования и притирки трубопроводной арматуры

Назначение

• шлифование и притирка плоских уплотнительных поверхностей корпусов и клиньев задвижек, корпусов и золотников запорных клапанов (вентилей), предохранительных клапанов и других плоских поверхностей.

Обрабатываемые изделия

• задвижки;
• запорные клапаны (вентили);
• предохранительные клапаны (диаметр внутреннего седла 9...255 мм).*

* По требованию заказчика.

DN обрабатываемой арматуры

• DN 15…300 мм.

Технические характеристики

Достоинства

• Наклонный стол с регулируемым углом наклона позволяет вести обработку уплотнительных поверхностей с различными углами наклона, в диапазоне от 0 до 12 градусов.
• Координатное приспособление позволяет установить детали по трем координатам (угол наклона, позиция по осям X и Y).
• Для облегчения установки обрабатываемого изделия колонна имеет возможность поворачиваться относительно опоры вместе с установленными на ней узлами на 290°.
• Предусмотрена цифровая индикация частоты вращения шпинделя.
• Инструментальная тумба с выдвижными ящиками позволяет хранить сменную станочную оснастку.
• Сплошной притир и адаптер с эксцентриком позволяют достичь высокой плоскостности обрабатываемой уплотнительной поверхности.
• Станки позволяют на одном из столов вести обработку, а на втором работы по установке и креплению изделий.
• Вращающийся стол с регулируемым осевым смещением позволяет увеличить производительность обработки уплотнительных поверхностей.
• Токарный трехкулачковый патрон позволяет устанавливать корпуса и золотники малых размеров.
