Фильтр воздушные карманный - ФВК - грубой очистки с фильтровальным материалом из полиэстра
Фильтр воздушный карманный - ФВК-S - средней очистки с фильтровальным материалом из полиэстра
Описание
- Отрасль применения: Общественные здания, Газотурбинные и компрессорные установки, Автомобильная промышленность, Очистка воздуха в покрасочных камерах, Больницы и госпитали, Грибные производства, Микробиологическая промышленность, Микроэлектроника, Общеобменная вентиляция, Пищевая промышленность, Фармацевтическая промышленность
- Фильтрующий материал: Полиэстер
- Класс очистки: M5, M6
- Материал корпуса: К1 – оцинкованная сталь, К2 – нержавеющая сталь
Характеристики карманного фильтра ФВК
- повышенная пылеемкость;
- большая площадь фильтрующего материала.
- имеет больший срок службы по сравнению с панельными и кассетными фильтрами
Класс фильтра M5, M6. (ГОСТ Р ЕН 779-2014)
Технические характеристики
ПРИМЕНЕНИЕ:
Применяется для очистки от пыли наружного и рециркуляционного воздуха в системах приточной вентиляции в качестве фильтров второй ступени очистки в многоступенчатых системах фильтрации или в качестве основного фильтра в одноступенчатых системах. Аналог фильтра ФяК.
ФИЛЬТРУЮЩИЙ МАТЕРИАЛ:
Изготавливают из 100% полиэстера высокого качества методом термоскрепления синтетических бикомпонентных волокон при температуре более 120° С
Класс пожаробезопасности материала — F1 по DINS53438.
Фильтрующий материал не содержит веществ, опасных для окружающей среды. Фильтр может быть утилизирован, как строительный мусор.
Расшифровка номенклатуры
| Обозначение | Наименование | Описание |
| ФВК-S | Тип фильтра | Обозначение карманного фильтра тонкой очистки с фильтрующим материалом из полиэстера |
| W | Ширина фильтра | Размер сторон, перпендикулярных боковой плоскости карманов, в мм, 100 мм min, 1500 мм max |
| Н | Высота фильтра | Размер сторон, параллельных боковой плоскости карманов, в мм, 100 мм min, 1000 мм max |
| L | Глубина карманов | Глубина карманов в мм, 100 мм min, 650 мм max |
| Nk | Количество карманов | Количество карманов.Рекомендуемое количество карманов см. в таблице |
| Кл | Класс очистки | Класс очистки М5 по ГОСТ Р ЕН 779-2014 |
| Р | Исполнение рамки | Пк - проволочный каркас 25 - толщина рамки 25 мм 20 - толщина рамки 20 мм |
Коды обозначения размеров
| Размер, мм | Обозначение |
| 287 | 3 |
| 490 | 5 |
| 592 | 6 |
| 892 | 9 |
Расчет количества карманов для нестандартных типоразмеров
Nk=W/100
Где Nk - количество карманов, W - ширина фильтра в мм. Значение Nk округляется до ближайшего целого числа.
Пример обозначения стандартного фильтра
ФВК-8-66-300-6-М5/20
Расшифровка обозначения:
Фильтр Воздушный Карманный тонкой очистки с фильтрующим материалом из полиэстера размер: ширина 592 мм, высота 592 мм, глубина карманов 300 мм, количество карманов 6 шт., класс очистки М5, толщина рамки 20 мм.
Пример обозначения нестандартного фильтра
ФВК-Э-700-500-400-7-М5/25
Расшифровка обозначения:
Фильтр Воздушный Карманный тонкой очистки с фильтрующим материалом из полиэстера, размер: ширина 700 мм, высота 500 мм, глубина карманов 400 мм, количество карманов 7 шт., класс очистки М5, толщина рамки 25 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Класс фильтра по ГОСТ Р ЕН 779-2014 | Средняя эффективность Em, % |
Номинальная удельная воздушная нагрузка, м3/ч*м7 (фронтальная скорость, м/с) |
Аэродинамическое сопротивление, Па | ||
|
начальное Глубина кармана, мм |
конечное | ||||
| 300 | 600 | ||||
| М5 | 40<Em<60 | 9700 (2,7) | 57 | 50 | 450 |
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ОСНОВНЫХ ТИПОРАЗМЕРОВ
| Обозначение | Габаритные размеры | Номинальная производитель-ность, м3/ч | ||||
| Ширина, W | Высота, Н | Глубина кармана, L | Кол-во карманов, Nk | Толщина рамки, Р | ||
| ФВК-5-33-600-3-М5/25 | 287 | 287 | 600 | 3 | 25 | 850 |
| ФВК-5-35-600-3-М5/25 | 287 | 490 | 600 | 3 | 25 | 1400 |
| ФВК-5-36-600-3-М5/25 | 287 | 592 | 600 | 3 | 25 | 1700 |
| ФВК-5-53-600-5-М5/25 | 490 | 287 | 600 | 5 | 25 | 1400 |
| ФВК-5-56-600-5-М5/25 | 490 | 592 | 600 | 5 | 25 | 2800 |
| ФВК-5-63-600-6-М5/25 | 592 | 287 | 600 | 6 | 25 | 1700 |
| ФВК-5-65-600-6-М5/25 | 592 | 490 | 600 | 6 | 25 | 2800 |
| ФВК-5-66-600-6-М5/25 | 592 | 592 | 600 | 6 | 25 | 3400 |
| ФВК-5-69-600-6-М5/25 | 592 | 892 | 600 | 6 | 25 | 5100 |
| ФВК-5-96-600-9-М5/25 | 892 | 592 | 600 | 9 | 25 | 5100 |
| ФВК-5-33-300-3-М5/20 | 287 | 287 | 300 | 3 | 20 | 850 |
| ФВК-5-35-300-3-М5/20 | 287 | 490 | 300 | 3 | 20 | 1400 |
| ФВК-5-36-300-3-М5/20 | 287 | 592 | 300 | 3 | 20 | 1700 |
| ФВК-5-53-300-5-М5/20 | 490 | 287 | 300 | 5 | 20 | 1400 |
| ФВК-5-56-300-5-М5/20 | 490 | 592 | 300 | 5 | 20 | 2800 |
| ФВК-5-63-300-6-М5/20 | 592 | 287 | 300 | 6 | 20 | 1700 |
| ФВК-5-65-300-6-М5/20 | 592 | 490 | 300 | 6 | 20 | 2800 |
| ФВК-5-66-300-6-М5/20 | 592 | 592 | 300 | 6 | 20 | 3400 |
| ФВК-5-69-300-6-М5/20 | 592 | 892 | 300 | 6 | 20 | 5100 |
| ФВК-5-96-300-9-М5/20 | 892 | 592 | 300 | 9 | 20 | 5100 |
По заказу изготавливаются фильтры с другими размерами.

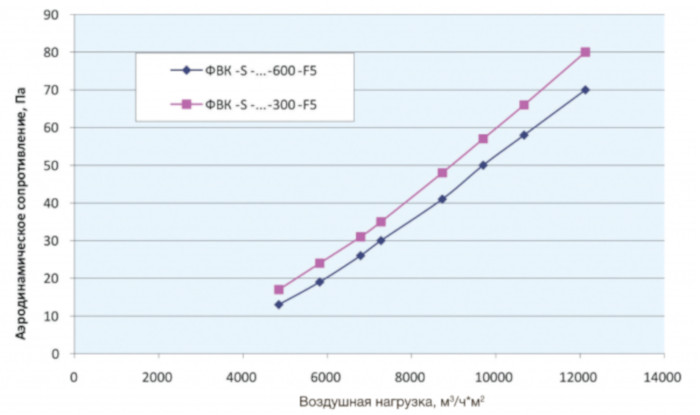

АЭРОДИНАМИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЧИСТОГО ФИЛЬТРА ФВК-S
| Класс фильтра | Глубина кармана, мм |
Аэродинамическое сопротивление чистого фильтра (Па) при воздушной нагрузке (м3/ч*м2) | |||||||
| 4850 | 5820 | 6790 | 7275 | 8730 | 9700 | 10670 | 12125 | ||
| М5 | 600 | 13 | 19 | 26 | 30 | 41 | 50 | 58 | 70 |
| М5 | 300 | 17 | 24 | 31 | 35 | 48 | 57 | 66 | 80 |
Расчет номинальной производительности для фильтров нестандартных размеров: Qн=Fвх x qн
- Где Qн — номинальная производительность фильтра, м3/ч
- qн — номинальная удельная воздушная нагрузка, м3/ч*м2
- Fвх — площадь входного сечения фильтра, м2
Условия эксплуатации
- Фильтры сохраняют свои технические характеристики при температуре фильтруемого воздуха от -40 до 70 °С.
- Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.
- Замена фильтров производится при достижении конечного аэродинамического сопротивления фильтра.
