Стационарные газоанализаторы ЭССА-CO исполнение БС/(И)/(Р)/(Н)
Назначение
Газоанализаторы предназначены для измерения содержания оксида углерода в воздухе рабочей зоны: в котельных, гаражах, подземных автостоянках, паркингах и других объектах, где возможно возникновение повышенной концентрации оксида углерода, сигнализации и формирования релейных сигналов для управления внешними устройствами при превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2).
Устройство
Выпускаются следующие исполнения газоанализаторов:
БС – с блоком сигнализации, состоят из измерительных преобразователей (ИП) и блока сигнализации (БС), обеспечивающего питание ИП, световую сигнализацию и формирование общих релейных сигналов при превышении порогов по любому ИП. Каждый ИП соединяется с БС двужильным экранированным кабелем КСПЭВГ или аналогичным. Кабель поставляется по отдельному заказу. Общее количество ИП, соединяемых с БС, от 1 до 16.

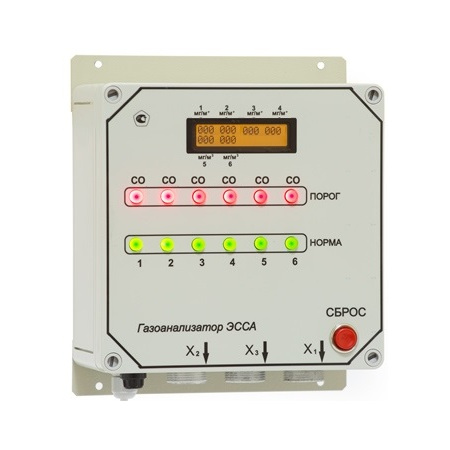

И – с цифровой индикацией измеряемой концентрации, состоят из ИП и БС с встроенным блоком индикации (БИН). БИН обслуживает от 1 до 8 измерительных каналов. В газоанализаторах с числом измерительных каналов больше 8 устанавливаются два БИН.
Р – с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по RS 485, протокол Modbus RTU с помощью программы ЭССА, состоят из ИП, БС с встроенным БИН и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность передачи данных по интерфейсу Ethernet и беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.
Н – с независимым формированием релейных сигналов для каждого ИП (групп ИП), состоят из ИП, БС и блоков реле (БР); один БР обеспечивает работу от 1 до 4 ИП.
Технические характеристики
| Принцип измерения | Электрохимический | |
| Отбор пробы | Диффузионный | |
|
Диапазон измерения, мг/м3 ИП УО-100 ИП УО-300 |
0 – 100 0 – 300 |
|
|
Основная погрешность, % приведенная относительная |
УО-100 | УО-300 |
|
±20 0 – 20 мг/м3 20 – 100 мг/м3 |
±20 0 – 20 мг/м3 20 – 300 мг/м3 |
|
| Пороги сигнализации, мг/м3 | 20; 100 (или 10; 20) | |
| Число ИП (N) | От 1 до 16 | |
| Сигнализация | Световая, звуковая, релейные сигналы, 2 порога | |
| Реле | Контакты: сухие, пара нормально замкнутых и пара нормально разомкнутых; коммутируемый ток: постоянный или переменный от 0,1 до 3,0 А при напряжении от 12 В до 220 В, 50 Гц | |
| Срок службы сенсора, лет | 10 | |
|
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля 0,50 мм2 0,35 мм2 0,20 мм2 |
1200 870 520 |
|
|
Рабочие условия эксплуатации ИП: температура, °С относительная влажность, % |
От минус 30 до 45 От 30 до 95 (неконденсируемая) |
|
| Межповерочный интервал, мес | 12 | |
| Гарантийный срок, мес | 24 | |
