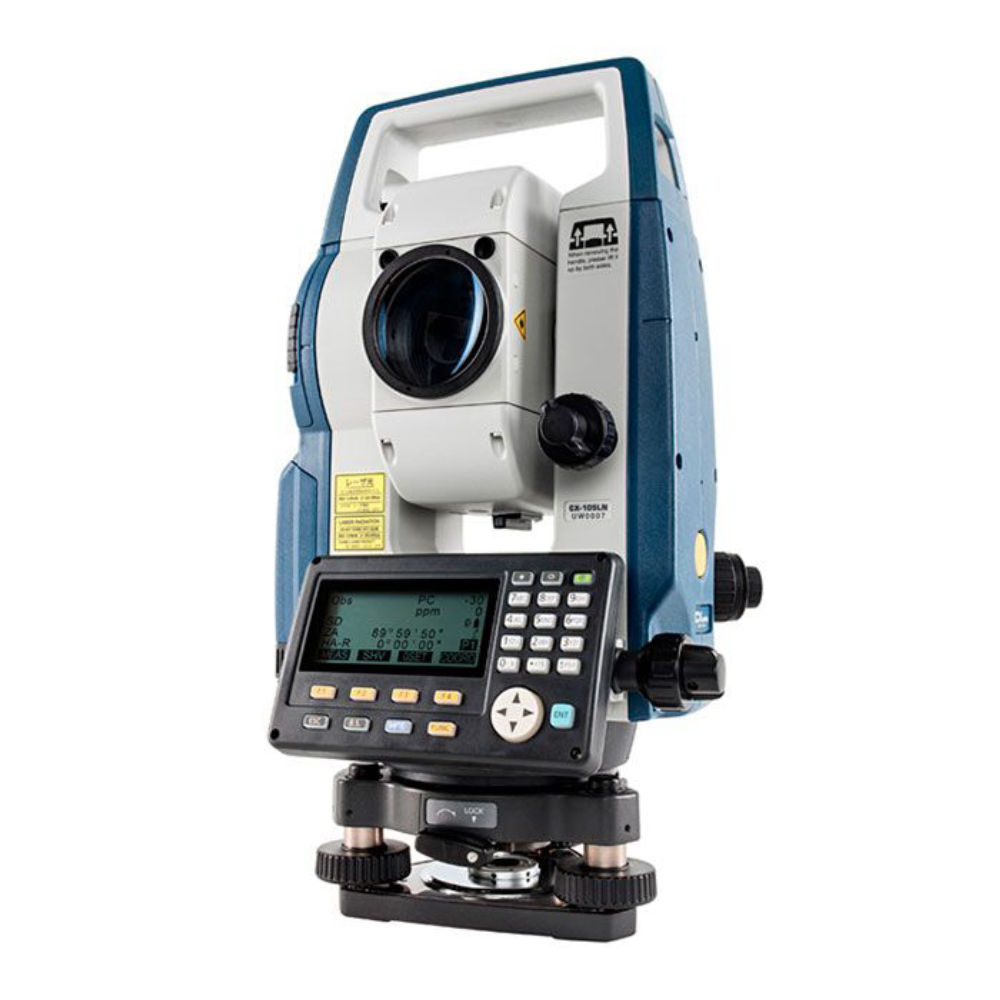

Тахеометр Sokkia CX-102 LNL
Описание
Электронный тахеометр Sokkia CX-102 LNL - геодезический прибор для измерения расстояний, горизонтальных и вертикальных углов. Применяется специалистами горной промышленности, строителями. Модель серии LNL способна проводить измерения на дистанции до 2000 м.
Технические особенности:
- Высокая точность измерения.
- Работа на одном заряде аккумулятора до 6 часов.
- Двухосевой компенсатор наклона.
- Подсветка клавиатуры.
- Внутренняя память на 10 тыс. точек.
Бесплатное ПО
Прибор оснащается рядом программ, таких как топография, вынос в натуру координат и линий, круговые проемы, проекция точек на линию и пр. Это позволяет проводить различные задачи с максимальным удобством. Программное обеспечение поставляется на CD диске. Входящее в комплектацию ПО позволяет проводить конвертацию в DXF/DWG.
Размер памяти
Внутренней памяти устройства хватает для сохранения 10000 точек. Этого достаточно для нескольких рабочих смен. Электронный тахеометр Sokkia CX-102 LNL поддерживает возможность подключения внешнего накопителя, что облегчит хранение и перенос данных.
Параметры дисплея
Экран тахеометра сделан из антибликового стекла и обладает функцией подсветки для работы при любых условиях освещенности. Прибор подсвечивает клавиатуру и сетку нитей. Размер графической матрицы – 192х80 точек. Также устройство обладает дополнительной опцией в виде подключения большого дисплея.
Дистанция использования
Дальность работы в обычном режиме составляет от 0,5 до 250 м. При переходе в режим Long Range без применения отражателя дистанция измерения составляет от 5 до 2000 м.
Степень защиты
Модель Sokkia cx 102 LNL обладает максимальной степенью защиты IP66. Он может бесперебойно работать практически в любых условиях влажности и запыленности.
Оптический центрир
В стандартной комплектации тахеометр оснащается оптическим центриром. В качестве дополнительной опции производитель предлагает применение лазерного центрира. Его наличие дает возможность точно выставлять оборудование перед использованием, что минимизирует погрешность.
Источник питания
Литий-ионный аккумулятор дает возможность автономной работы прибора на протяжении 6 часов с измерением расстояния каждые полминуты.
Расположение клавиш
В тахеометре имеется кнопка быстрого доступа к режиму настроек. Также предусматриваются программируемые кнопки F1/F2/F3/F4.
Характеристики
Sokkia CX-102 LNL | |
---|---|
Точность измерения углов | 2" |
Дальность измерения расстояний | |
без отражателя | 1.5 - 250 м (обычный режим) 5.0 - 2000 м (режим Long Range) |
на одну призму | 1.4 - 3000 м |
на отражающую пленку | Нет данных |
Точность измерения расстояний | |
без отражателя | 5 мм (от 1.5 м до 250 м) ± (10 + 10x10 -6 х D) (от 5 м до 500 м) ± (10 + 23x10-6 х D) (от 500 м до 2000 м) |
на призму | ± (2 + 2x10-6 х D) |
на отражающую пленку | Нет данных |
Интервал измерения расстояний | |
точный режим | 3.0 с (4.5 с режим Long Range) |
быстрый режим | 0.5 с (3.0 с режим Long Range) |
режим слежения | 0.3 с (0.4 с режим Long Range) |
Центрирование | |
тип центрира | Оптический (лазерный опционально) |
точность | < 0.5 мм |
Створоуказатель | Есть |
Целеуказатель | Есть |
Компенсатор | |
тип | Жидкостной двухосевой |
диапазон работы | 6′ |
Зрительная труба | |
увеличение | 30 крат |
подсветка сетки нитей | Есть |
min расстояние фокусировки | Нет данных |
Питание | |
время работы без подзарядки батареи | более 6 часов (аккумулятор BDC70) |
время зарядки | около 5.5 часов |
Управление | |
клавиатура | 25 клавиш на панели управления + клавиша на боковой панели. Подсветка дисплей + клавиатура |
дисплей | С двух сторон прибора, графическая точечная ЖК матрица 192х80 точек, антибликовое стекло. |
Интерфейсы | |
внешний накопитель | USB флэш диск |
Bluetooth | Нет |
коммуникационные порты | Последовательный RS232C |
Прочие характеристики | |
Память | Примерно 10000 точек |
Наводящие винты | Двухскоростные с закрепительными механизмами |
Влагопылезащита | IP66 |
Масса | 5.6 кг |
Рабочая температура | -35 °С... +50 °С |
Программное обеспечение | Топография; Вынос в натуру координат, линий и дуг; Обратная засечка; Высота недоступного объекта; Круговые приемы; Определение недоступного расстояния; Проекция точки на линию; Вычисление площади; Измерения со смещением; Уравнивание теодолитного хода; Вычисление пересечений; Базовая линия; Съемка поперечников; Трасса |
Формат данных | SOKKIA SDR33 / TOPCON raw, xyz, gt7, pnt |
Страна изготовления | Япония |
Гарантийный срок | 1 год |
