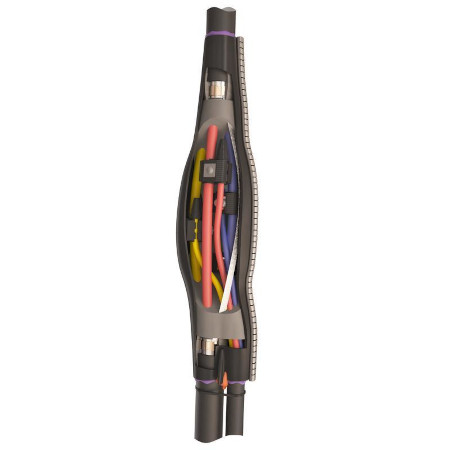

Ответвительные термоусаживаемые муфты KBT 5ПТО-1
тип: 5ПТО-1
- Рабочее напряжение до 1 кВ
- Для пятижильного кабеля
- Для кабеля пластмассовой изоляцией
- Усадка портативной горелкой
- Стойкость к ультрафиолету
- Cтойкость к погодным условиям
- Предназначены для ответвления 5-х жильных кабелей:
- с пластмассовой изоляцией (ПВХ/СПЭ)
- с броней и без брони
- на напряжение до 1 кВ
-
Соответствует требованиям ГОСТ 34839-2022
- Типы монтируемых кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY
- Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов ЗПО «КВТ». Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях
- Заполнение внутреннего междужильного пространства специальной мастикой обеспечивает дополнительный контур герметизации, а также выравнивает резкие перепады геометрической формы муфты после монтажа
- Восстановление оболочки кабеля осуществляется при помощи термоусаживаемой ремонтной манжеты ТРМ «КВТ» с металлическим замком и специальным покрытием - термоиндикаторной краской на внешней поверхности
- Термоиндикаторная краска, нанесенная на внешнюю поверхность манжеты, при нагреве и усадке меняет цвет с зеленого на черный
- Термоплавкий клей, нанесенный на внутреннюю поверхность манжеты, обеспечивает полную герметизацию муфты после монтажа
- Герметизация места выхода ответвительного кабеля из муфты осуществляется при помощи клипс КТ «КВТ» с термоплавким клеем
- Для магистральных кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления и провод перемычки
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
- Инструмент для монтажа: пропановая горелка ПГ (КВТ)
Характеристики
| SKU | товарные позиции | Тип муфты | Технология монтажа | Рабочее напряжение, до (кВ) | Сечение жил, мм² | Количество жил в кабеле | Изоляция кабеля | Тип установки | Тип кабеля |
|---|---|---|---|---|---|---|---|---|---|
| 5ПТО-1-4/35-4/35 | Ответвительная | термоусаживаемая | 1 | 4/6/10/16/25/35 | 5 | Пластмассовая/Сшитый полиэтилен | В кабельных каналах и грунте | без брони/с броней | |
| 5ПТО-1-16/50-1.5/6 | Ответвительная | термоусаживаемая | 1 | 1.5/2.5/4/6/16/25/35/50 | 5 | Пластмассовая/Сшитый полиэтилен | В кабельных каналах и грунте | без брони/с броней | |
| 5ПТО-1-16/50-1,5/16 | Ответвительная | термоусаживаемая | 1 | 4/6/10/16/25/35/50/1.5/2.5 | 5 | Пластмассовая/Сшитый полиэтилен | В кабельных каналах и грунте | без брони/с броней | |
| 5ПТО-1-25/95-25/95 | Ответвительная | термоусаживаемая | 1 | 25/35/50/70/95 | 5 | Пластмассовая/Сшитый полиэтилен | В кабельных каналах и грунте | без брони/с броней | |
| 5ПТО-1-35/95-4/35 | Ответвительная | термоусаживаемая | 1 | 4/6/10/16/25/35/50/70/95 | 5 | Пластмассовая/Сшитый полиэтилен | В кабельных каналах и грунте | без брони/с броней | |
| 5ПТО-1-50/95-4/35 | Ответвительная | термоусаживаемая | 1 | 4/6/10/25/35/50/70/95 | 5 | Пластмассовая/Сшитый полиэтилен | В кабельных каналах и грунте | без брони/с броней | |
| 5ПТО-1-50/150-4/50 | Ответвительная | термоусаживаемая | 1 | 4/6/10/16/25/35/50/70/95/120/150 | 5 | Пластмассовая/Сшитый полиэтилен | В кабельных каналах и грунте | без брони/с броней | |
| 5ПТО-1-95/150-35/95 | Ответвительная | термоусаживаемая | 1 | 35/50/70/95/120/150 | 5 | Пластмассовая/Сшитый полиэтилен | В кабельных каналах и грунте | без брони/с броней |
Эксплуатационные характеристики
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 30 лет
