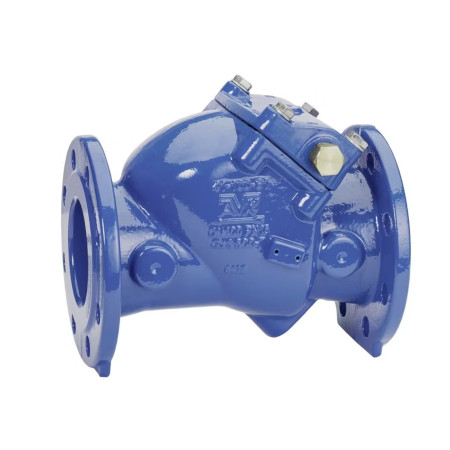

Клапан AVK обратный поворотный c эластичным уплотнением, PN10 или PN16 без хвостовика, DN50-300

Обратный поворотный клапан с эластичным уплотнением, без хвостовика. Для воды и нейтральных жидкостей до макс. 70°C.

Обратные поворотные клапана AVK серии 41 выпускаются как с эластичным, так и с металлическим уплотнением. Будучи установленными совместно с насосами препятствуют обратному потоку жидкости, подходят для питьевой и сточной воды. Все внутренние части сделаны из нержавеющей стали, либо покрыты специальным эпоксидным покрытием. Клапана 41 серии доступны в следующих исполнениях: без хвостовика, c хвостовиком для установки рычага с противовесом, или пружины.

Вариант 41/61-003

Преимущества

• Эластичное уплотнение обеспечивает плотное закрытие клапана, а небольшой вес диска обеспечивает минимальные усилия необходимые для закрытия/открытия;
• Вал закреплен в крышке, что позволяет произвести техническое обслуживание без демонтажа клапана с трубопровода;
• Вал изготовлен из кислотоустойчивой нержавеющей стали 1.4021 (AISI 420);
• Хвостовик предназначен для установки рычага с противовесом или пружиной для противодействия возникновению гидроудара;
• Коромысло до DN200 включительно изготавливается из нержавеющей стали, на больших диаметрах из высокопрочного чугуна с эпоксидным покрытием разрешенным к применению в сетях питьевого водоснабжения ;
• Уплотнение диска из резины EPDM, разрешенной к применению в сетях питьевого водоснабжения
• Уплотнительная резинка между крышкой и корпусом находится в специальном пазу, что исключает вероятность выдувания;
• Все уплотнения и материалы которые контактируют с рабочей средой сертифицироаны для использования в системах питьевого водоснабжения, покрытие синее с толщиной 250мкм;
• Специальные выемки на корпусе клапана предназначены для подключения манометра, байпаса и т.п

Комплектующие

Разрешения

• Belgaqua approved
• Approved according to ACS Certificate 14 ACC NY 197.

Стандарты

• Конструкция по стандарту EN 1074 - 3
• Межфланцевое расстояние по EN 558, Таблица 2, базовая серия 48
• Рассверловка фланцев по ГОСТ 33259-2015 Ряд 1 (EN1092-2; ISO 7005-2)

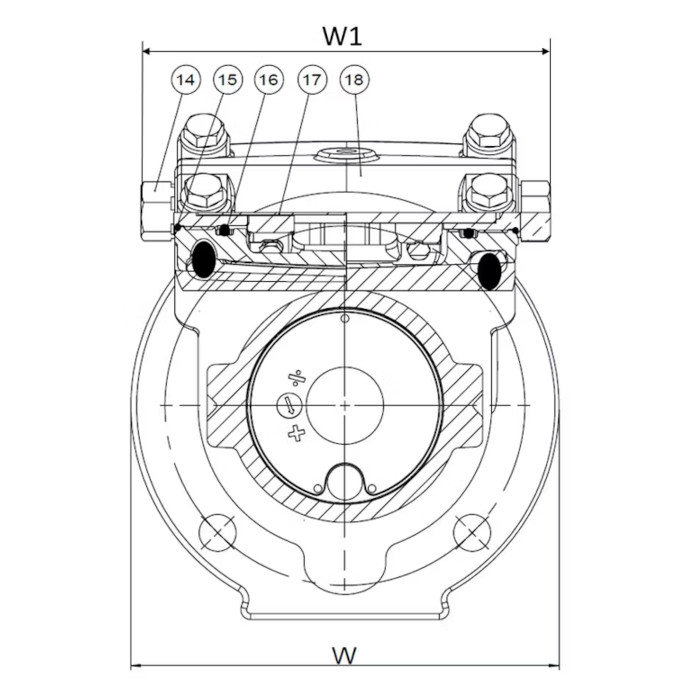

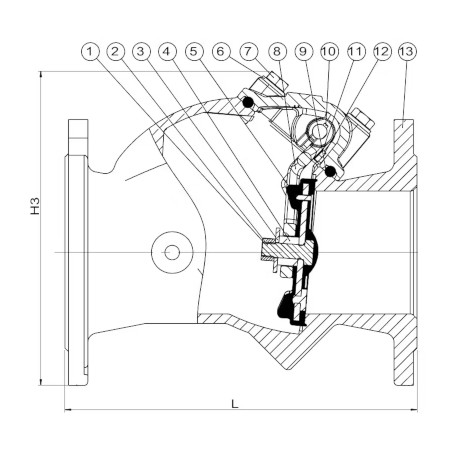

Артикулы и размеры
