Вентиль запорный с сильфонным уплотнением NOST SOLUTIONS В323 Ду15-Ду100 Ру16
Запорные вентили с сильфонным уплотнением NOST SOLUTIONS серии BGV 225
Описание
Запорные вентили с сильфонным уплотнением типоряда BGV 225 предназначены для использования с на таких средах как пар, газы и различные жидкости: конденсат, вода и др. Клапаны BGV 225 по умолчанию поставляются с дросселирующим плунжером и стопорным устройством. Могут поставляться вентили BGV 225 с плоским плунжером.
Вентили изготавливаются номинальных размеров от DN15 до DN200, с фланцами PN25.
Технические характеристики
| Модель | Номинальное давление | Материал | Номинальный размер |
| BGV225 | PN25 | Высокопрочным чугун | DN15~DN200 |

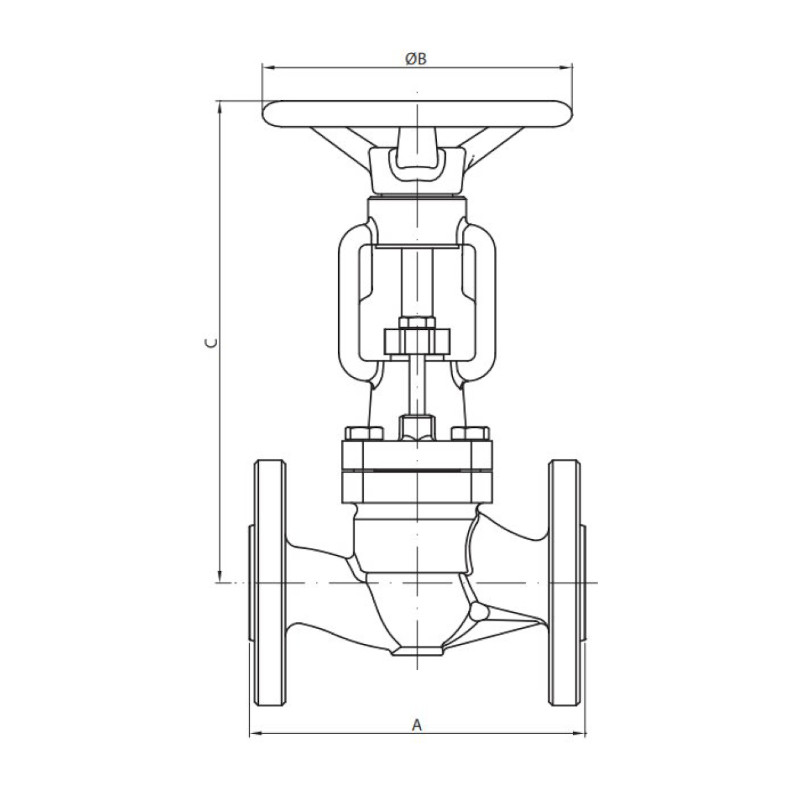

Размеры
| DN | A | C | ∅B | Kv | Масса |
| 15 | 130 | 190 | 120 | 3,8 | 3,2 |
| 20 | 150 | 195 | 120 | 7 | 4,4 |
| 25 | 160 | 220 | 140 | 10 | 4,8 |
| 32 | 180 | 219 | 140 | 19 | 6,3 |
| 40 | 200 | 256 | 180 | 35 | 11 |
| 50 | 230 | 265 | 180 | 43 | 13 |
| 65 | 290 | 328 | 200 | 60 | 21,3 |
| 80 | 310 | 341 | 200 | 110 | 27 |
| 100 | 350 | 376 | 250 | 146 | 41 |
| 125 | 400 | 488 | 275 | 210 | 54,5 |
| 150 | 480 | 531 | 275 | 300 | 85 |
| 200 | 600 | 685 | 400 | 670 | 62 |
Стандартное материальное исполнение запорных клапанов модели BGV 225

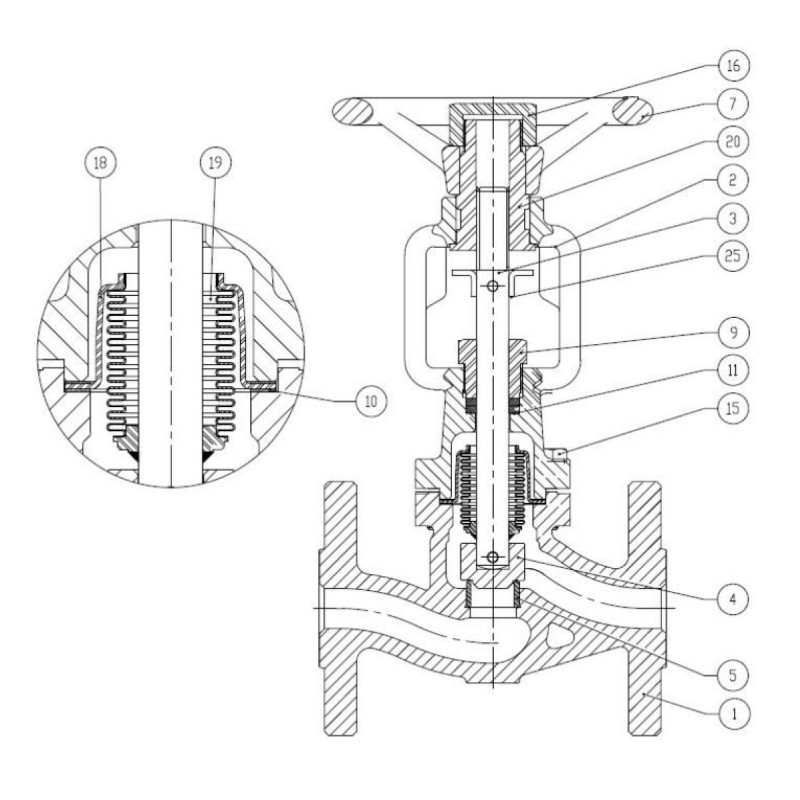

Спецификация материалов
| Поз. | Наименование | Материалы BGV225 | |||
| DN 15-50 | DN 65-100 | DN 125-200 | |||
| 1 | Корпус | EN-GJS400-18 | 1.0619 | ||
| 2 | Крышка | 1.0619 | EN-GJS400-18 | ||
| 3 | Шпиндель | Х 12 CrNi S 18.8 | |||
| 4 | Диск | X 20 Cr 13 | |||
| 5 | Седло | X 22 CrNi 17 | |||
| 7 | Маховик | EN-GJS 400 | |||
| 9 | Гайка сальника | AISI 1045 + ZP | |||
| 10 | Прокладка | Графит | |||
| 11 | Набивка сальника | Графит | |||
| 15 | Болты | A 193 B7M | |||
| 16 | Гайка | 1.1191+ZP | |||
| 18 | Стакан | X 12 CrNi S 18.8 | |||
| 19 | Сильфон | 1.4571 | |||
| 20 | Резьбовая втулка | 1.1191+HT65 | |||
| 25 | Стопор | S235JR+ZP | |||
