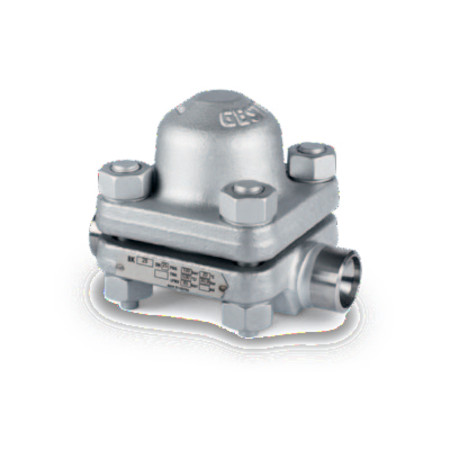

Конденсатоотводчики GESTRA с биметаллическим регулятором Серия BK

Термические конденсатоотводчики для удаления конденсата из водяного пара или для деаэрации паропроводов

У конденсатоотводчиков с регуляторами Thermovit компании GESTRA управление процессами открытия и закрытия осуществляется совместным действием биметаллических пластин и ступенчатого сопла. Именно такой принцип действия обеспечивает быстроту срабатывания, эффективность и высокую стабильность конденсатоотводчиков серии BK.

Применение

Прочный конденсатоотводчик для дренажа в тепловых процессах с малыми колебаниями нагрузки.

Особенно рекомендуется для использования в:

• трубопроводах горячего пара
• трубопроводах насыщенного пара
• системах сопровождающего нагрева
• нагревательных змеевиках

Конденсатоотводчики серии BK, кроме того, превосходно годятся в качестве быстродействующего устройства для деаэрации пара.

Преимущества

• Чрезвычайно высокая пусковая эффективность
• Отсутствие потерь пара
• Пригодность для перепадов давления до 275 бар
• Пригодность для экстремальных условий эксплуатации
• Произвольное монтажное положение - в горизонтальных или вертикальных трубопроводах
• Внутренние части из коррозионно-стойкой специальной стали
• Техническое обслуживание возможно без демонтажа корпуса из трубопровода
• Уплотнение между корпусом и биметаллическим регулятором посредством металлического сальника
• Защита от обратных ударов за счет ступенчатого сопла
• Износостойкость

Модели:

• BK 15
• BK 37, BK 28, BK 29
• BK 37-ASME, BK 28-ASME, BK 29-ASME
• BK 45, BK 46
• BK 212
• BK 212-ASME

Технические данные BK 45/46

Конденсатоотводчики нечувствительны к заморозкам и гидравлическим ударам, обладают коррозионной стойкостью и нуждаются лишь в минимальном обслуживании.

Поток среды через них регулируется быстродействующим регулятором Thermovit. С ростом температуры происходит термическое расширение расположенных друг над другом биметаллических пластин специальной формы, что приводит к перемещению ступенчатого сопла: проходное отверстие закрывается. В холодном состоянии регулятор полностью закрыт. В результате конденсатоотводчики серии BK отличаются превосходной пусковой эффективностью.

Основные характеристики

• Прочный регулятор Thermovit для дренажа в тепловых процессах с малыми колебаниями нагрузки.
• DN 15–25 (½˝– 1˝)
• PN 40/CL 300
• Макс. дифференциальное давление: 22/32 бар
• Удобный для монтажа корпус RHOMBUSline с камерным уплотнением корпуса и металлическим сальником
• Встроенная защита от обратных ударов
• Большой по площади сетчатый фильтр (Y-Strainer)

Опции

• Встроенное в конденсатоотводчик устройство контроля потерь пара и скопления конденсата
• Выпускной клапан
