Foxboro 716C

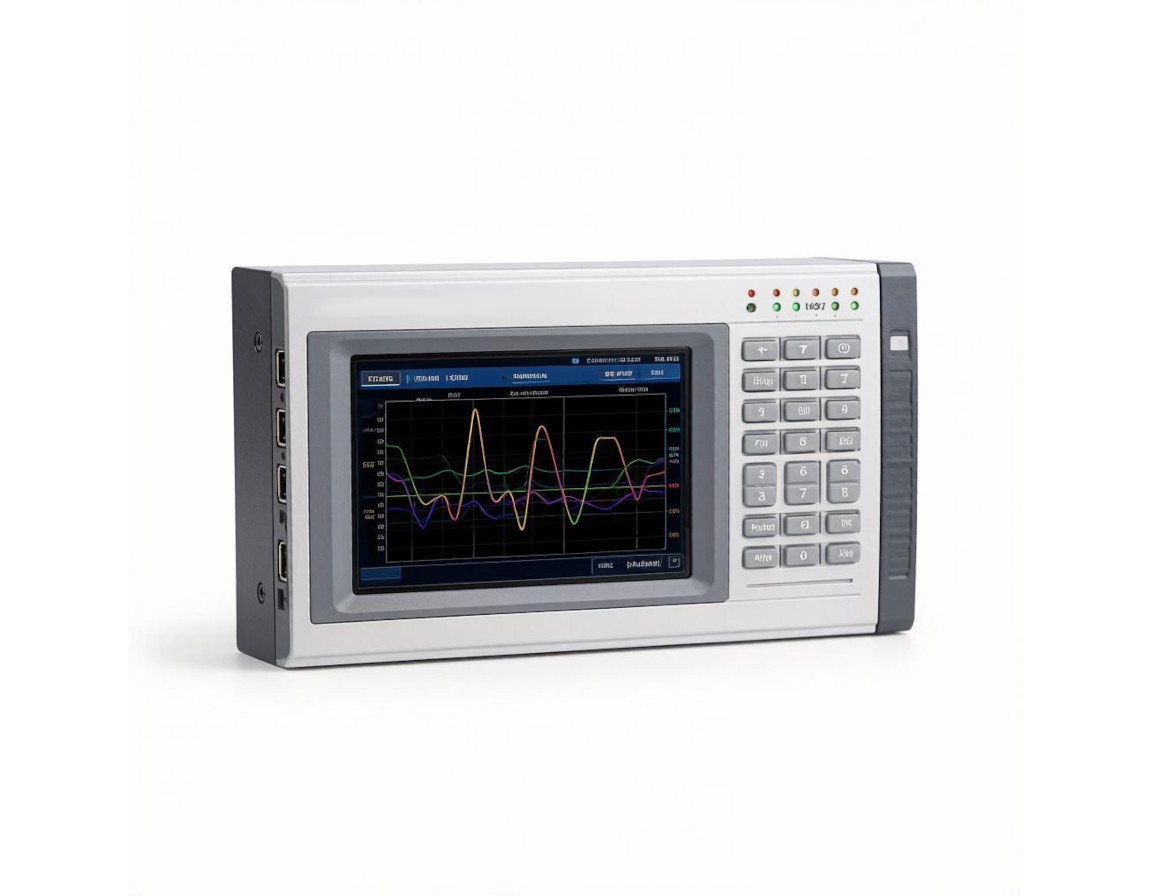

12-канальный регистратор данных Foxboro — многоканальная запись параметров
12-канальный регистратор данных Foxboro — это устройство для долговременной записи параметров технологического процесса на крупных промышленных объектах. В отличие от 6-канальной версии, этот регистратор позволяет подключать до 12 датчиков одновременно, что идеально для:
- ТЭС и ГРЭС — запись температуры, давления, расхода по всем контурам.
- Нефтегазовых объектов — запись давления на всех участках трубопровода, уровня в резервуарах.
- Химических заводов — запись параметров всех реакторов и колонн.
- Пищевых и фармацевтических производств — запись параметров для контроля качества.
Ключевые особенности:
- 12 универсальных каналов: термопара (J, K, T, R, S, B, E, N), Pt100 (2/3-пров.), 4–20 мА, 0–10 В — подключайте любые датчики.
- Запись на SD-карту: до 2 лет непрерывной записи (зависит от периодичности).
- Большой цветной графический дисплей (7"): отображение текущих значений и трендов в реальном времени, переключение между группами каналов.
- Экспорт данных: в Excel, CSV, PDF для формирования отчетов.
- Периодичность записи: от 1 секунды до 1 часа (настраивается для каждого канала индивидуально).
- Память: SD-карта (до 32 ГБ) + дополнительная Flash-память (опционально).
- Сигнализация: 6 релейных выходов для сигнализации превышения уставок (опционально).
- Питание: 220 В AC (стандарт) / 24 В DC (опционально).
Для чего нужен 12-канальный регистратор:
- Отчетность по ГОСТ — для Ростехнадзора, Энергонадзора, Минприроды (запись всех критических параметров).
- Расследование аварий — восстановление картины событий по 12 параметрам одновременно.
- Анализ трендов — оценка стабильности процесса, выявление отклонений.
- Контроль качества — подтверждение соблюдения технологических режимов по всем параметрам.
Области применения:
- ТЭС и котельные — запись температуры, давления, расхода по 12 контурам (пар, вода, топливо).
- Нефтегазовая промышленность — запись давления на ГРС, уровня в РВС, температуры в сепараторах.
- Химическая промышленность — запись температуры и давления в реакторах, колоннах, сушилках.
- Пищевая промышленность — запись температуры, влажности, давления на всех этапах производства.
- Фармацевтика — запись температуры и влажности в климатических камерах и чистых помещениях.
Технические характеристики
| Параметр | 12-канальный регистратор | 12-канальный регистратор (24 В DC) |
|---|---|---|
| Количество каналов | 12 | 12 |
| Входные сигналы | Термопара (J, K, T, R, S, B, E, N), Pt100 (2/3-пров.), 4–20 мА, 0–10 В | Термопара, Pt100, 4–20 мА, 0–10 В |
| Тип входа | Универсальный (каждый канал настраивается) | Универсальный |
| Периодичность записи | 1 сек ... 1 час (настраивается для каждого канала) | 1 сек ... 1 час |
| Носитель данных | SD-карта (до 32 ГБ) + Flash-память (опционально) | SD-карта + Flash |
| Емкость памяти | До 2 лет непрерывной записи (при периодичности 1 мин) | До 2 лет |
| Формат экспорта | Excel (.xlsx), CSV, PDF | Excel, CSV, PDF |
| Дисплей | Графический цветной ЖК (7", с подсветкой) | Графический цветной ЖК |
| Отображение трендов | (в реальном времени, 12 каналов одновременно) | + |
| Группы каналов | (переключение между группами по 4 или 6 каналов) | + |
| Релейные выходы (сигнализация) | 6 (опционально) | 6 (опционально) |
| Клавиатура | 6 кнопок + сенсорный экран (опционально) | 6 кнопок |
| Напряжение питания | 220 В AC (±10%) | 24 В DC (±10%) |
| Потребляемая мощность | < 15 Вт | < 10 Вт |
| Степень защиты | IP20 (лицевая панель — IP40) | IP20 (лицевая панель — IP40) |
| Температура окружающей среды | от 0°C до +50°C | от 0°C до +50°C |
| Габариты (ШхВхГ) | 144x144x150 мм | 144x144x150 мм |
| Вырез в панели | 138x138 мм | 138x138 мм |
| Гарантия | 24 месяца | 24 месяца |
Пример настройки 12 каналов (ТЭС)
| Канал | Параметр | Тип датчика | Диапазон | Периодичность записи |
|---|---|---|---|---|
| 1 | Температура пара (котёл 1) | Термопара K | 0–500°C | 1 минута |
| 2 | Давление пара (котёл 1) | 4–20 мА | 0–4 МПа | 1 минута |
| 3 | Расход пара (котёл 1) | 4–20 мА | 0–50 т/ч | 1 минута |
| 4 | Температура воды (котёл 1) | Pt100 | 0–150°C | 1 минута |
| 5 | Температура пара (котёл 2) | Термопара K | 0–500°C | 1 минута |
| 6 | Давление пара (котёл 2) | 4–20 мА | 0–4 МПа | 1 минута |
| 7 | Расход пара (котёл 2) | 4–20 мА | 0–50 т/ч | 1 минута |
| 8 | Температура воды (котёл 2) | Pt100 | 0–150°C | 1 минута |
| 9 | Давление газа (топливо) | 4–20 мА | 0–1 МПа | 1 минута |
| 10 | Расход газа (топливо) | 4–20 мА | 0–1000 м³/ч | 1 минута |
| 11 | Температура обратной воды | Pt100 | 0–100°C | 1 минута |
| 12 | Давление обратной воды | 4–20 мА | 0–1 МПа | 1 минута |
Результат: Регистратор записывает все 12 параметров каждую минуту. Через месяц можно выгрузить данные в Excel и сформировать отчет для Ростехнадзора по всем параметрам работы ТЭС.
Почему заказать 12-канальный регистратор у нас?
| № | Наше преимущество |
|---|---|
| 1. | Помощь в настройке 12 каналов. Наши инженеры помогут настроить все 12 каналов (типы датчиков, диапазоны, периодичность записи) под вашу задачу. |
| 2. | Настройка на заводе. Мы программируем регистратор до отгрузки: задаем имена каналов, единицы измерения, диапазоны, уставки сигнализации — клиент получает готовое устройство. |
| 3. | SD-карта в комплекте. Поставляем регистратор с SD-картой (16 ГБ) и адаптером для чтения на компьютере. |
| 4. | Поверка на месте. Предлагаем выездную поверку регистратора с использованием эталонных калибраторов и формированием отчета. |
