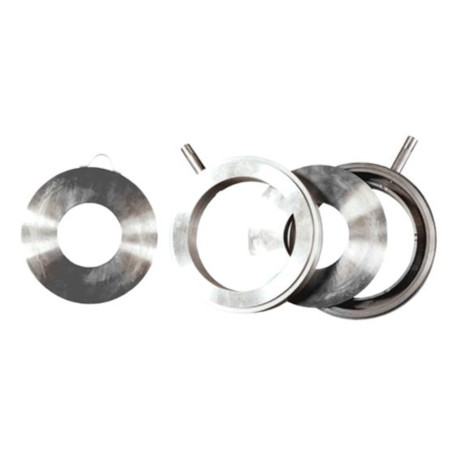

Сужающие устройства для расходомеров

Сужающие устройства – это одна из обязательных составляющих расходомеров переменного перепада давления. Они предназначены для измерения расхода жидкостей, газа, пара.

Главным плюсом устройства является отсутствие движущихся частей, высокая надежность.

Требования для использования сужающих устройств:

• Однородность и однофазность измеряемой среды.
• Давление рабочей среды до 32 МПа.
• Температура среды -60..+500 °С.
• Круглое сечение трубопровода.
• Наличие достаточных прямых участков трубопровода.

В состав такого расходомера входит:

• СУ (сужающее устройство),
• Датчики абсолютного и дифференциального давления Метран,
• Датчики температуры Метран,
• Прямолинейные участки трубопровода,
• а так же КМЧ (фланцы, болты, гайки, прокладки).

Технические характеристики

Типы устройств: диафрагмы, сопла, трубы Вентури

Условный проход трубопровода Dу: от 20 до 1200 в зависимости от типа и исполнения диафрагмы (заказ на Dу более 1200 согласовать со специалистами технической поддержки)

Условное давление в трубопроводе Ру: до 32 МПа

Нормативная база: ГОСТ 8.586-2005, РД50-411

Особенности применения

Надежность конструкции, Беспроливная поверка в любом региональном центре стандартизации и метрологии
