Арматура для датчиков температуры Метран (Metran)

Первичные преобразователи температуры почти никогда не устанавливаются непосредственно в технологическую среду производственного процесса. Каждый преобразователь устанавливают в защитную гильзу, изолирующую его от потенциально опасного воздействия механических напряжений, вызванных потоком, высоким давлением и химической коррозией. Ответной частью к резьбовой или вварной защитной гильзе зачастую выступает бобышка, приваренная к стенке трубопровода. Уплотнение между защитными гильзами и бобышками может обеспечиваться различными способами, одним из которых является использование шайб. В некоторых случаях первичные преобразователи или защитные гильзы могут устанавливаться в трубопровод на переменную глубину посредством передвижных штуцеров.

Технические характеристики

Защитные гильзы серии 2000 включают в себя следующие модели:

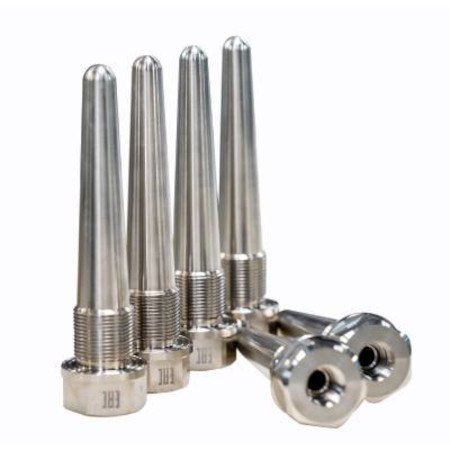

• Штуцерные (резьбовые) защитные гильзы 2001
• Цельноточеные защитные гильзы 2002
• Вварные защитные гильзы 2003

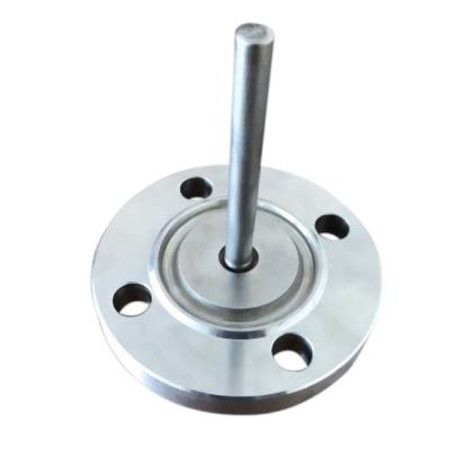

• Фланцевые защитные гильзы 2004

Материалы: 12Х18Н10Т, 10Х17Н13М2Т, ХН78Т, другие по согласованию

Условное давление: от 1,6 до 50 МПа

Монтажная длина: от 60 до 3400 мм

Бобышки серии 2010 включают в себя следующие модели:

• Прямые для гильз и датчиков с неподвижным штуцером
• Прямые для гильз и датчиков с подвижным штуцером
• Косые для гильз и датчиков с подвижным штуцером

Материалы: 12Х18Н10Т, Ст.20, 09Г2СХН78Т, другие по согласованию

Условное давление: 25 МПа

Шайбы 2020 поставляются как самостоятельное изделие и могут входить в комплект поставки резьбовых защитных гильз в качестве уплотняющего элемента при монтаже.

Размеры и модификации: см. номенклатурный каталог

Материал: Медь М1

Штуцеры передвижные поставляются как самостоятельное изделие для монтажа первичных преобразователей

Размеры и модификации: см. номенклатурный каталог

Материалы: 12Х18Н10Т

Условное давление: 0,25 МПа

Особенности применения

Защитные гильзы серии 2000 сертифицированы в качестве оборудования, работающего под давлением, согласно ТР ТС 032/2013. Каждая защитная гильза проходит обязательный контроль давлением перед выпуском с производства.
