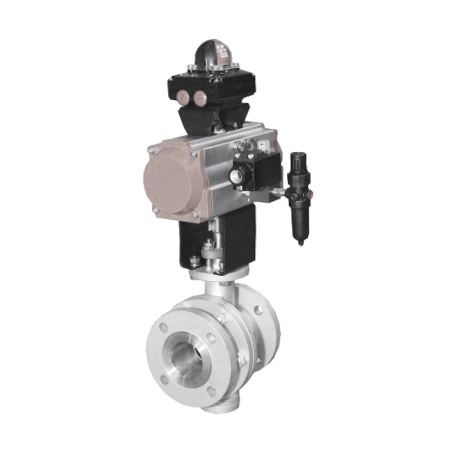

Регулирующий поворотный сегментный (V- NOTCH) клапан 5000

Поворотный регулирующий клапан сочетает в себе опыт и новейшие технологии, что обеспечивает превосходные динамические характеристики и низкие эксплуатационные расходы. Шаровой сегмент с V-образным вырезом обеспечивает равнопроцентную пропускную характеристику, устойчивый к механическим включениям в регулируемой среде, пригоден для чистых и загрязненных сред, абразивных химикатов и суспензий.

Технические характеристики

Размер корпуса: от 1 inch до 8 inch (от DN25 до DN200)

Пропускная характеристика: равнопроцентная

Диапазон давления: 150# Class & 300# Class (PN20 – PN50)

Класс герметичности: ANSI/FCI 70-2 Class IV, VI

Материал корпуса: WCB, CF8, CF8M, CF3, CF3M (другие материалы по запросу)

Материал трима: CF8M хромированный

Материал седла: PTFE, PTFE с армированием графитом (другие материалы по запросу)

Сальник: PTFE, графойл

Тип привода: пневматический, электрический, ручной

Присоединение: фланцевое

Температурный диапазон (рабочий): от 30^оС до +200^оC

Климатическое исполнение:

• Стандартное: от -29^оС до +80^оС
• Низкотемпературное: от -50^оС до +80^оС
• Арктическое: от -60^оС до +40^оС (опционально)

Особенности применени

• шаровый сегмент и уплотнение обеспечивают полное перекрытие потока
• шар обработан до сверхгладкой поверхности, покрыт твердым хромом и отполирован, что увеличивает срок службы
• высокие показатели максимального расхода и диапазона регулирования
• надежные детали для оптимизации обслуживания и снижения эксплуатационных расходов
• взаимозаменяемость деталей в изделиях различных размеров и типов
