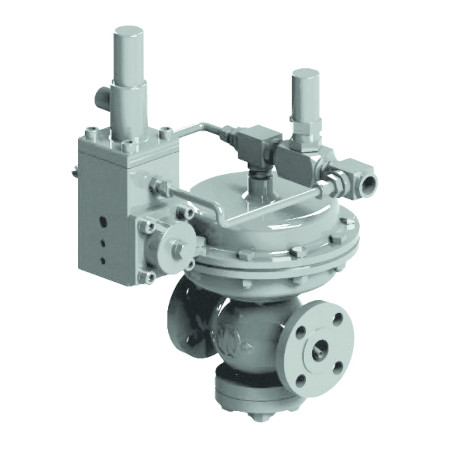

Регулятор давления прямого действия Модель DP3000

СЕРИЯ DP-3100 – регуляторы давления непрямого действия (с автоматическим приводом), предназначенные для применения в системах регулирования давления общего назначения. Такие регуляторы лучше всего подходят для обеспечения постоянного пониженного давления предварительно отфильтрованных газов.

Двухступенчатый пилот обеспечивает контроль выходного давления с универсальным диапазоном регулирования. Основной регулятор имеет сбалансированную конструкцию затвора с внешним датчиком, и обеспечивает превосходный контроль давления на выходе даже при очень больших колебаниях давления на входе.

Технические характеристики

• Температурный диапазон: в зависимости от применяемых материалов, криогенное исполнение: 1”, 1½”, 2”, 3”и 4” (DN50, DN75, DN100, DN200, DN300) (другие размеры по запросу)
• Материалы корпуса: A216 кл. WCB, A351 кл. CF8, A351 кл. CF8M сталь, нержавеющая сталь 304 (другие материалы по запросу)
• Класс герметичности: ANSI/FCI 70-2 Class IV, VI
• Давление на входе: от 19 до 48 bar
• Диапазоны пружин: от 0,8 до 25 bar
• Регулировка настройки давления: можно отрегулировать по всему диапазону пружины, поворачивая регулировочный винт
• Отбор давления: внешний
• Присоединение: фланцевое, приварное, резьбовое
• Температурный диапазон: в зависимости от применяемых материалов, криогенное исполнение

Особенности применения

• регуляторы имеют пилотное управление, обеспечивая высокую чувствительность и стабильность выходного давления
• регулировочный винт пилота с контргайкой и защитным колпачком входит в стандартную комплектацию, чтобы предотвратить несанкционированное вмешательство в настройку давления
• сервисное обслуживание без снятия основного корпуса с линии
• пружины пилота можно заменять в одном и том же корпусе для обеспечения более широкого диапазона заданного давления без каких-либо модификаций
