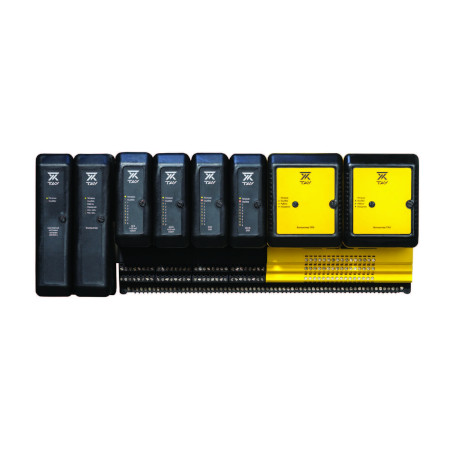

Контроллер ПАЗ

Входное питание: 24 В DC ± 20%, 1.0 A плюс питание поля (всего 5.0 A)

Число каналов: 16 свободно конфигурируемых

Изоляция: каждый канал оптически изолирован от системы и протестирован на заводе при 1500 В DC

Характеристики канала аналогового ввода (AI):

номинальный диапазон сигнала (шкала): от 4 до 20 мА

поддержка протокола HART

разрешение: 16 бит

характеристики выходного канала двух состояний с поддержкой HART:

номинальный диапазон сигнала (шкала):

• состояние Включен: 20 мА
• состояние Выключен: 0 или 4 мА (конфигурируется)

поддержка протокола HART

стабилизированное напряжение: 20 мА при нагрузке 600 Ом

Характеристики канала дискретного ввода (DI):

уровень детектирования:

• состояние Включен: ≥ 2 мА
• состояние Выключен: 1.65 мА

совместимость входа:

• с сенсорами NAMUR (12 В)

сухой контакт с обнаружением неисправности линии

Характеристики канала дискретного вывода (DO):

выходное напряжение:

• напряжение питания полевого контура минус 2 В
• напряжение питания полевого контура:

0.5 A постоянно на канал

максимально 4.0 A на модуль

защита от короткого замыкания: выходной ток ограничен 2.0 A

обнаружение неисправности линии

возможность работы в резервированной паре модулей
