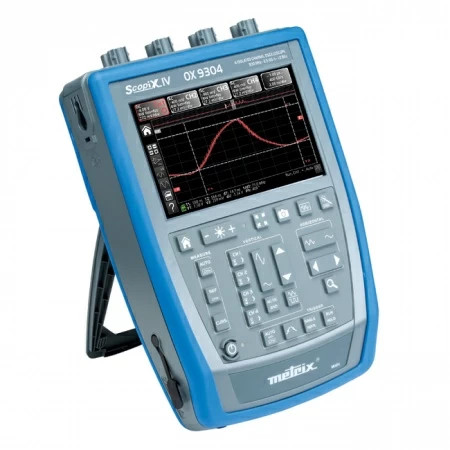

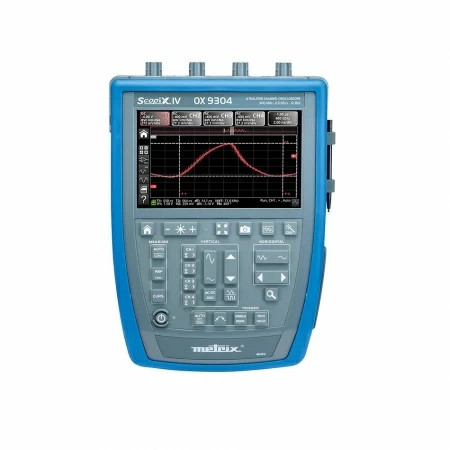

Осциллограф Metrix OX 9304
Осциллограф Metrix OX 9304
Особенности:
- Тип осциллографа: осциллограф-мультиметр
- Серия SCOPIX IV, изолированные входы (сфера «Промышленное оборудование»), «5 в 1» (осциллограф, мультиметр, регистратор, анализатор гармоник, ваттметр)
- Цифровой осциллограф (2,5 мВ/ дел… 200 В/дел. 1 нс/дел… 200с/ дел.)
- Авто- (10 параметров «Time» + 9 параметров «Level») и курсорные измерения
- Расширенные функции измерений (математика), мощность, гармоники (до 63-й) в диапазоне 40…450 Гц
- Запись опорных осциллограмм (4), анализ формы по шаблону, растяжка (Zoom) по горизонтали х200, по вертикали х16
- Режим отображения - точки, интерполяция, огибающая (Envelope), усреднение (2/4/16/64), послесвечение (Persistence)
- Мультиметр (Кан1) напряжение (DC,AC, AC+DC), R, C, частота, мощность (опция), тест диода/ p-n до 800 Впост/ 600 В скз, сопротивление до 32 МОм, ёмкость до 5 мФ, частота до 200 кГц
- Опционально - измерения переменного тока до 80/ 300/ 3000 А пост., ток 4- 20 мА, температура -100… +500/ + 1250 °С (дополнительный датчик температуры), напряжение до 1000 В (доп. дат. U).
Характеристики
| Параметр | Значение | ||
| Технические характеристики в режиме осциллографа | |||
| Число входных аналоговых каналов | 4 | ||
| Максимальная частота дискретизации в реальном времени, ГГц | 2,5 на канал | ||
| Длина записи, точек | 100000 на канал | ||
| Канал вертикального отклонения | |||
| Входной импеданс | (1,000±0,005) МОм/12 пФ | ||
| Разрешение по вертикали, бит | 12 | ||
| Диапазон установки коэффициентов отклонения (КО) | от 2,5 мВ/дел до 20 В/дел | ||
| Пределы допускаемой основной абсолютной погрешности коэффициента отклонения на постоянном токе, В | ±(0,02∙8[дел]∙КО[В/дел]) | ||
| Полоса пропускания по уровню минус 3 дБ, МГц, не менее | 300 | ||
| Время нарастания переходной характеристики, нс, не более | 5,85 | ||
| Канал горизонтального отклонения | |||
| Диапазон установки коэффициентов развертки (КР) | от 10 нс/дел до 5 с/дел | ||
| Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора | ±50∙10-6 | ||
| Предел измерений, В | Частота, Гц | Разрешение, В | Пределы допускаемой основной абсолютной погрешности измерений, В1) |
| Технические характеристики в режиме мультиметра при измерении напряжения постоянного и переменного тока | |||
| Напряжение постоянного тока | |||
| 0,8 | - | 0,0001 | ±(0,005∙Uизм.+25 е.м.р.) |
| 8 | - | 0,001 | |
| 80 | - | 0,01 | |
| 800 | - | 0,1 | |
| Напряжение переменного тока | |||
| 0,6 | от 40 до 200 000 | 0,0001 | ±(0,01∙Uизм.+25 е.м.р.)2) ±(0,02∙Uизм.+25 е.м.р.)3) ±(0,03∙Uизм.+25 е.м.р.)4) |
| 6 | 0,001 | ||
| 60 | 0,01 | ||
| 600 | 0,1 | ||
| Примечания: 1)– в диапазоне от 10 до 100 % предела измерений; 2)– в диапазоне частот от 40 до 1000 Гц; 3)– в диапазоне частот св. 1 до 10 кГц; 4)– в диапазоне частот св. 10 до 200 кГц; Uизм. – измеренное значение напряжения, В; е.м.р. – единица младшего разряда |
|||
| Предел измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм1) | |
| Технические характеристики в режиме мультиметра при измерении сопротивления постоянному току | |||
| 80 Ом | 0,01 Ом | ±(0,005∙Rизм.+25 е.м.р.) | |
| 800 Ом | 0,1 Ом | ||
| 8 кОм | 1 Ом | ||
| 80 кОм | 10 Ом | ||
| 800 кОм | 100 Ом | ||
| 8 МОм | 1 кОм | ||
| 32 МОм | 10 кОм | ||
| Примечания: 1)– в диапазоне от 10 до 100 % предела измерений; Rизм. – измеренное значение сопротивления, Ом, кОм, МОм; е.м.р. – единица младшего разряда |
|||
| Предел измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ1) | |
| Технические характеристики в режиме мультиметра при измерении электрической емкости | |||
| 5 нФ | 1 пФ | ±(0,06∙Cизм.+10 е.м.р.)2) ±(0,04∙Cизм.+10 е.м.р.)3) ±(0,02∙Cизм.+10 е.м.р.)4) |
|
| 50 нФ | 10 пФ | ±(0,02∙Cизм.+10 е.м.р.) | |
| 500 нФ | 100 пФ | ||
| 5 мкФ | 1 нФ | ||
| 50 мкФ | 0,01 мкФ | ||
| 500 мкФ | 0,1 мкФ | ||
| 5 мФ | 1 мкФ | ||
| Примечания: 1)– в диапазоне от 10 до 100 % предела измерений; 2)– в диапазоне от 500 пФ до 1 нФ; 3)– в диапазоне св. 1 до 2 нФ; 4)– в диапазоне св. 2 до 5 нФ; Cизм. – измеренное значение электрической емкости, нФ, мкФ, мФ; е.м.р. – единица младшего разряда |
|||
| Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц | ||
| Технические характеристики в режиме мультиметра при измерении частоты | |||
| от 20 Гц до 200 кГц | ±0,002∙Fизм. | ||
| Примечание: Fизм. – измеренное значение частоты, Гц, кГц |
|||
| Измеряемая физическая величина | Диапазон (предел) измерений | Пределы допускаемой основной абсолютной погрешности измерений | |
| Основные технические характеристики | |||
| Параметры дисплея | цветной ЖК TFT, диагональ7 дюймов, разрешение 800 на 480 точек | ||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 98 до 264 50/60 10,8 |
||
| Габаритные размеры, мм, (длина×ширина×высота) | 292,5×210,6×66,2 | ||
| Масса, кг | 2,4 | ||
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +28 70 |
||
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 0 до +40 80 при температуре +35 °С |
||
