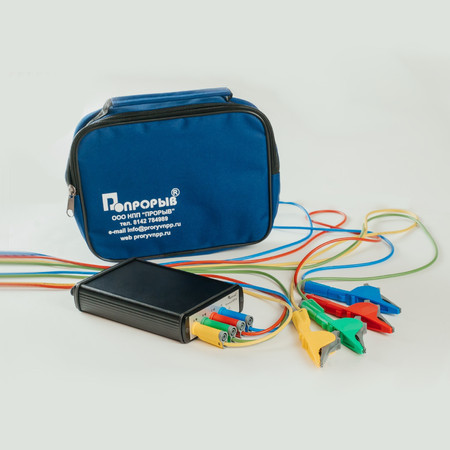

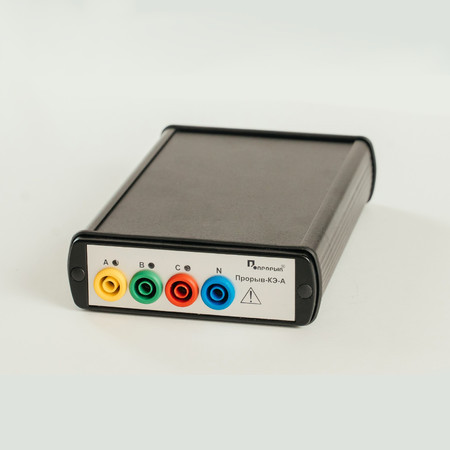

Прибор для измерения показателей качества электрической энергии КЭ-А
Прибор для измерения показателей качества электрической энергии КЭ-А
Описание
Прибор «КЭ-А» предназначен для измерения и регистрации характеристик напряжения, а также временных характеристик и показателей качества электрической энергии (ПКЭ) в соответствии с ГОСТ 32144-2013, ГОСТ 33073-2014, ГОСТ 30804.4.30-2013, класс А, ГОСТ IEC 61000-4-30-2017 (пп. 5.1, 5.2, 5.3, 5.4, 5.5, 5.7, 5.8, 5.9, 5.10, 5.11, 5.12), класс А, в однофазных и трехфазных (трех- и четырехпроводных) электрических сетях и системах электроснабжения с номинальной частотой 50 Гц.
Технические характеристики
| Электропитание приборов осуществляется напряжением переменного тока | в диапазоне от 85 В до 265 В и частотой в диапазоне от 45 Гц до 55 Гц. |
| Мощность, потребляемая прибором по цепям питания | не более 2 В•А. |
| Номинальное значение измеряемого фазного/междуфазного напряжения Uном определяется схемой подключения и может составлять: | - 220/(220•) В; - (100/ ) /100 В. |
| Номинальное значение частоты электропитания fnom | 50 Гц |
| Рабочие условия эксплуатации | - температура окружающей среды от -40 °С до +55 °С; - относительная влажность не более 90 % при 30 °С; - атмосферное давление от 70 кПа до 106,7 кПа. |
| Средний срок службы | не менее 10 лет. |
| Средняя наработка на отказ | не менее 70000 ч |
Метрологические характеристики
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности:- абсолютной Δ;- относительной d, %- приведенной γ, % |
| Среднеквадратическое значение напряженияU, В | от 0,1·Uномдо 1,5·Uном;Uномопределяется схемой подключения;Uном="220/(220·√3) илиUном=100/√3/(100) | ±0,1 (γ) (приведенная к номинальному значению напряжения) |
| Установившееся отклонение напряженияdUy, % | от -20 до +20 | ± 0,2" (Δ) |
| Положительное отклонение напряженияdU+, % | от 0 до 50 | ±0,1 (Δ) |
| Отрицательное отклонение напряженияdU--, % | от 0до 90 | ±0,1 (Δ) |
| Частота переменного токаf, Гц | от 42,5 до 57,5; номинальное значение измеряемого значения частотыfnom="50 Гц | ±0,01 (Δ) |
| Отклонение частотыΔf,Гц | от -7,5" до +7,5 | ±0,01 (Δ) |
| Коэффициент несимметрии напряжения по обратной последовательностиK2U, % | от 0 до 25 | ±0,15 (Δ) |
| Коэффициент несимметрии напряжения по нулевой последовательностиK0U, % | от 0 до 25 | ±0,15 (Δ) |
| Суммарный коэффициент гармонических составляющих напряженияKU, % | от 0 до 25 | ±0,05 (Δ) приKU< 1,0 % |
| ±5 (d) приKU≥ 1,0 % | ||
| Коэффициент n-ой (nот 2 до 50) гармонической составляющей напряженияKU(n), % | от 0 до 25 | ±0,05 (Δ) приKU(n)< 1,0 % |
| ±5 (d) приKU(n)≥ 1,0 % | ||
| Коэффициент m-ой (mот 1 до 49) интергармонической составляющей напряженияKUig(m), % | от 0 до 25 | ± 0,05 (Δ) приKUig(m)< 1,0 % |
| ±5 (d) приKUig(m)≥ 1,0 % | ||
| Угол фазового сдвига между основными гармоническими составляющими входных напряжений ϕU,0 | от -180 до +180 | ±1 (Δ) |
| Кратковременная доза фликераPst, отн. ед. | от 0,2 до 10,0 | ±5 (d) |
| Длительная доза фликераPlt, отн. ед. | от 0,2 до 10,0 | ±5 (d) |
| Длительность провала напряженияΔtп, с | от 0,01 до 60,00 | ±0,01 (Δ) |
| Глубина провала напряженияdUпр, % | от 10 до 100 | ±0,1 (Δ) |
| Длительность временного перенапряженияΔtперU, с | от 0,01 до 60,00 | ±0,01 (Δ) |
| Остаточное напряжениеUres, В | от 10 до 200 | ± 0,1 (γ) (приведенная к номинальному значению напряженияUном) |
| Длительность1)прерывания напряженияΔtпр, с | от 0,01 | ±0,01 (Δ) |
| Информационные сигналы в электрической сети отUном, % | от 0 до 15 | ±0,1 (γ) (приведенная к номинальному значению напряженияUном) |
| Интервалы времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC(SU)» | - | ±6·10-6(δ) (±0,5 с/сут) (основная погрешность) |
| Интервалы времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC(SU)» | - | ±6·10-6(δ) (±0,5 с/сут) на каждые 10 ºС изменения температуры окружающей среды (дополнительная погрешность) |
| Пределы дополнительной температурной погрешности приборов при измерении параметров, приведенных в таблице 2 | - | 1/2 предела допускаемой основной погрешности на каждые 10 ºС изменения температуры окружающей среды |
