Капиллярная трубка РОСМА для РД-2Р, РД-2Р модель 35, РДД-2Р, РДД-2Р для низких давлений

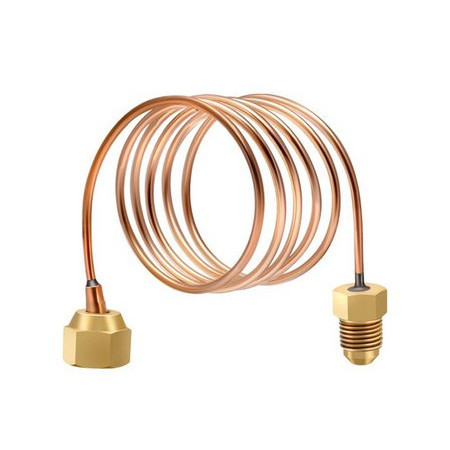

Капиллярная трубка используется для удаленного соединения и подключения реле давления РД-2Р и реле перепада давлений РДД-2Р к различным технологическим процессам. Капиллярная импульсная трубка изготавливается из медного сплава, благодаря чему её достаточно легко изгибать в нужном направлении как при монтаже, так и в процессе эксплуатации.
Герметичность резьбовых соединений (внутреннего и внешнего) между реле и капиллярной трубкой обеспечивается накидными гайками под развальцовку. В процессе монтажа реле давления на приборную панель или кронштейн, развальцованная капиллярная трубка присоединяется к штуцеру реле с помощью накидной гайки.
Максимальное давление, МПа
3,5
Диапазон рабочих температур, °С
-10…+110
Резьба присоединения
Внутренняя: G¼ или G½
Наружная: G¼
Внутренняя (накидная гайка): G¼
Резьба присоединения к процессу
Наружная: G¼, G½ или M20×1,5
Длина, м1 / 1,5 / 2 / 3
Материал гайки и штуцера
Латунь
Материал трубки
Медный сплав

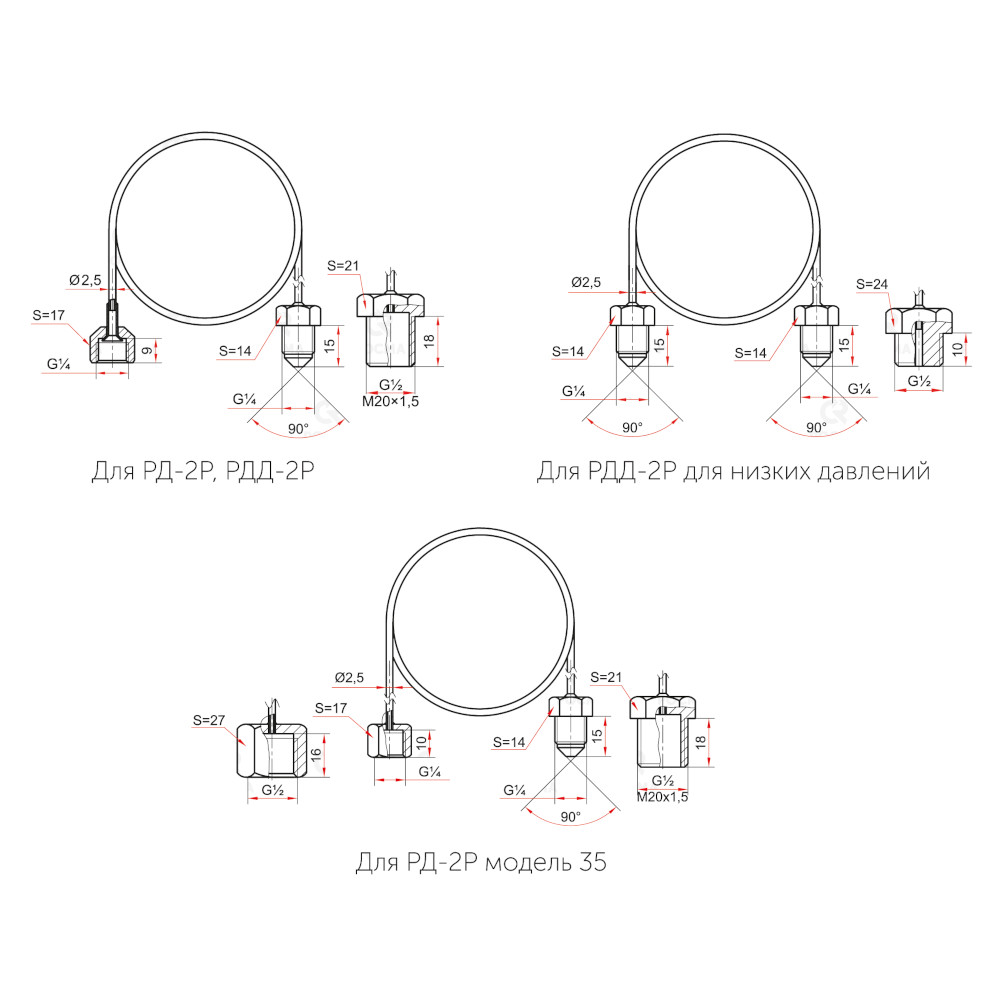

| Наименование | Длина, м | Резьба присоединения |
|---|---|---|
| Капиллярная трубка для РД-2Р, РДД-2Р | 1 | G¼ -G¼(внутр. накидная гайка - наруж.) |
| 1,5 | ||
| 2 | ||
| 3 | ||
| 1 | G¼ -G½илиМ20×1,5(внутр. накидная гайка - наруж.) | |
| 1,5 | ||
| 2 | ||
| 3 | ||
| Капиллярная трубка дляРД-2Р модель 35 | 1 | G¼ -G¼(внутр.- наруж.) |
| 1,5 | ||
| 2 | ||
| 3 | ||
| 1 | G¼ - G½ или М20×1,5 (внутр.- наруж.) | |
| 1,5 | ||
| 2 | ||
| 3 | ||
| 1 | G½- G½ (внутр.- наруж.) | |
| 1,5 | ||
| 2 | ||
| 3 | ||
| Капиллярная трубка для РДД-2Р для низкихдавлений | 1 | G¼ -G¼(наруж.- наруж.) |
| 1,5 | ||
| 2 | ||
| 3 | ||
| 1 | G¼ -G½ (наруж.- наруж.) | |
| 1,5 | ||
| 2 | ||
| 3 |
