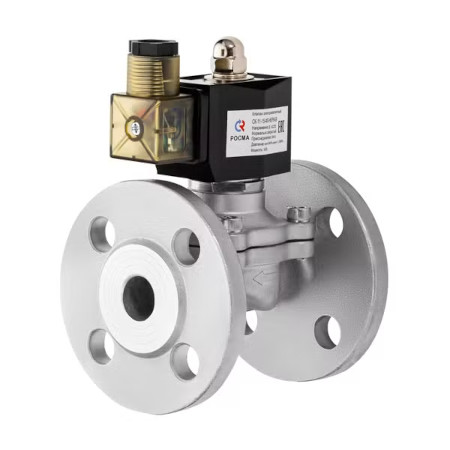

Клапаны электромагнитные (соленоидные) прямого действия фланцевые РОСМА тип СК
Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред, в том числе агрессивных.
Область применения: трубопроводные системы водо- и тепло- снабжения, а также в любых аппаратах и отраслях, где требуется управление потоками рабочей среды.
Принцип работы
Прямого действия
Номинальный диаметр DN, мм
15 / 20 / 25 / 32 / 40 / 50
Исполнение
Нормально закрытый
Номинальное напряжение
~220 В, -24 В, ~110 В, -12 В
Рабочее давление, МПа
Воздух, газ: 0…1,0
Вода: 0…0,7
Масло: 0…0,9
Температура рабочей среды, °С
-5…+120
Температура окружающей среды, °С
-10…+80
Катушка
IP65, DIN-разъем
Опция: энергосберегающий коннектор
Потребляемая мощность, Вт
| DN, мм | 220 В | 24 В | 110 В | 12 В |
| 15, 20, 25 | 14 | 18 | 14 | 18 |
| 32, 40, 50 | 20 | 38 | 36 | 38 |
Время срабатывания клапана, мс
| DN, мм | Открытие | Закрытие |
| 15, 20, 25, 32, 40, 50 |
20 – 30 | 30 – 50 |
Присоединение
Фланец F½ / F¾ / F1 / F1 ¼ / F1 ½ / F2
Корпус
Нержавеющая сталь 08Х18Н10
Мембрана
Фторкаучук (Витон)
Пропускная способность
| DN, мм | м³/час |
| 15 | 4,11 |
| 20 | 6,51 |
| 25 | 10,28 |
| 32 | 20,57 |
| 40 | 24,85 |
| 50 | 41,13 |
Надежность
500 000 циклов
Техническая документация
ТУ 3712-001-4719015564-2015

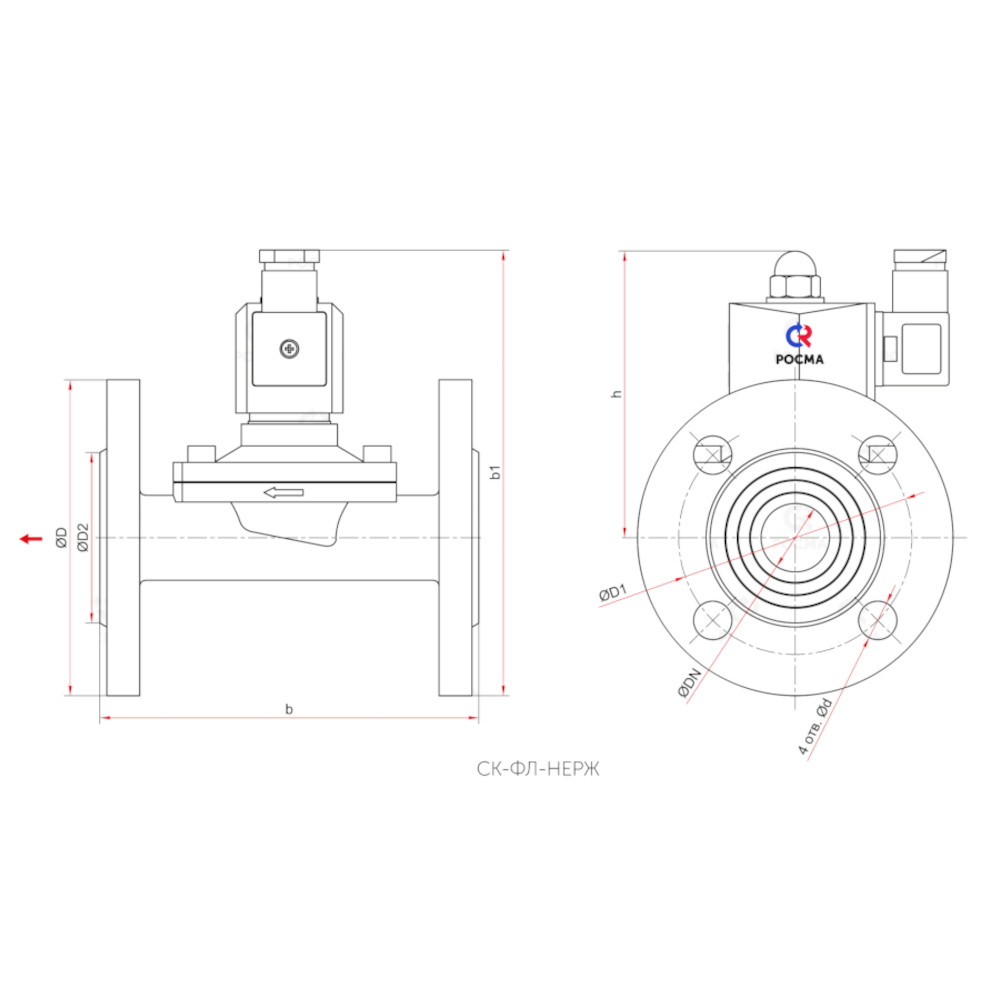

Габаритные и присоединительные размеры (мм), вес (кг)
| DN | Тип | h | b | b1 | d | D | D1 | D2 | Вес |
|---|---|---|---|---|---|---|---|---|---|
| 15 | НЗ | 102 | 104 | 149 | 14 | 95 | 65 | 44 | 1,85 |
| 20 | НЗ | 102 | 104 | 154 | 14 | 105 | 75 | 44 | 2,20 |
| 25 | НЗ | 105 | 138 | 162 | 14 | 115 | 85 | 62 | 2,95 |
| 32 | НЗ | 133 | 155 | 201 | 18 | 135 | 100 | 73 | 4,70 |
| 40 | НЗ | 139 | 157 | 212 | 18 | 145 | 110 | 81 | 5,65 |
| 50 | НЗ | 152 | 200 | 232 | 18 | 160 | 125 | 93 | 7,90 |
