Манометры РОСМА стандартного исполнения, модель 2 тип ТМ, серия 10 М2

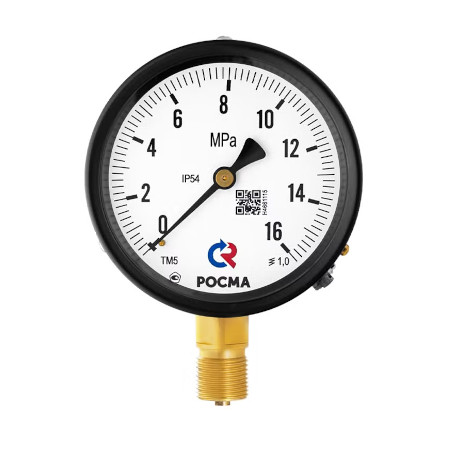

Манометры РОСМА с повышенным классом точности тип ТМ (ТВ, ТМВ), серия 10
Тип ТМ (ТВ, ТМВ), серия 10. Манометры общетехнические с повышенным классом точности предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.
Диаметр корпуса, мм
63, 100, 150, 160*
* — под заказ
Класс точности
| Ø100, 150, 160 | 1,0 |
| Ø63 | 1,5 |
Диапазон показаний давлений, МПа
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| ТВ | −0,1…0 |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Измеряемая среда: −50…+150
Корпус
Ø63 — IP40
Ø100, 150, 160 — IP40 (IP54 под заказ)
Сталь 10, цвет черный
Кольцо
Сталь 10, цвет черный
Чувствительный элемент,
трибко-секторный механизм
трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Штуцер
Медный сплав
Присоединение
Радиальное или осевое (Ø63)
Радиальное (Ø100, 150, 160)
Резьба присоединения**
| Ø100, 150, 160 | M20×1,5 |
| Ø63 | G¼ / M12×1,5 |
** — под заказ другие резьбы
Межповерочный интервал
2 года
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405–88

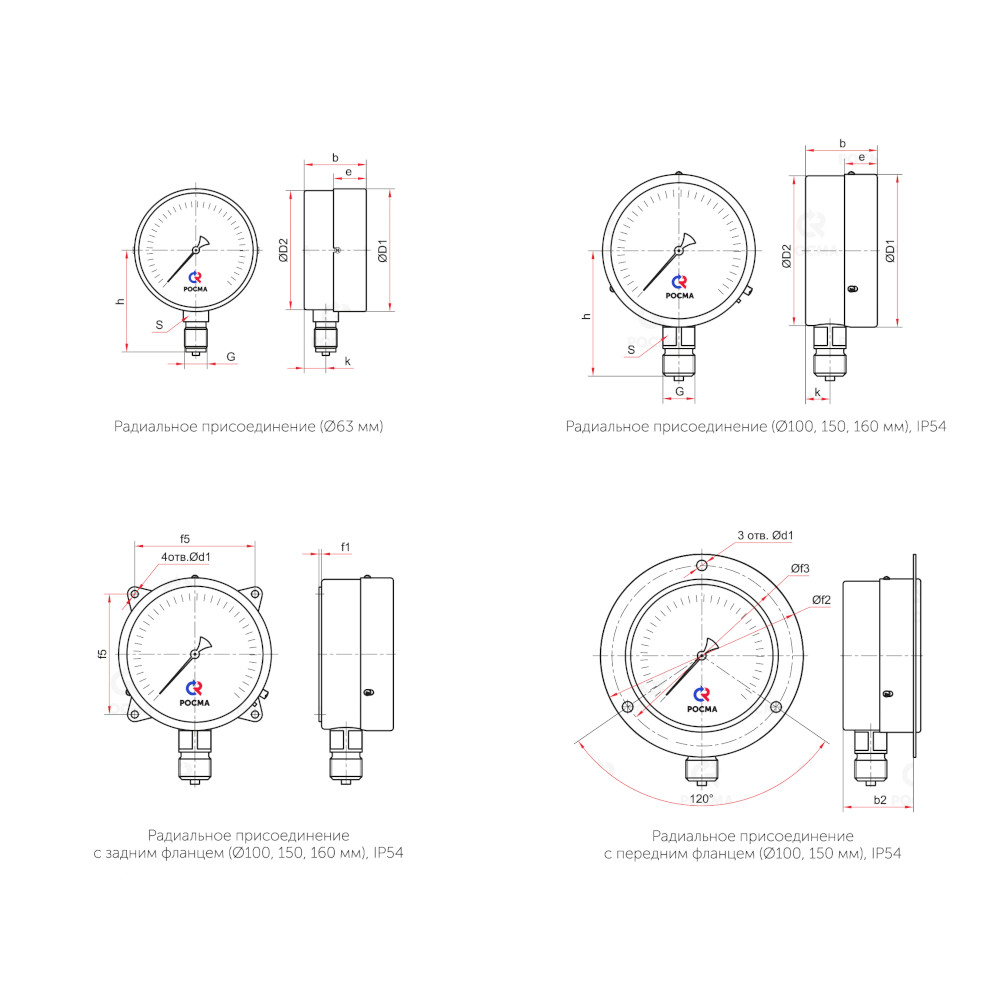

Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b2 | e | h | k | S | G | d1 | f1 | f2 | f3 | f5 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-310Р | 63 | 64 | 62 | 36 | — | 17 | 53 | 11 | 14 | G¼ или M12×1,5 | — | — | — | — | — | 0,14 |
| ТМ-510Р.IP54 | 100 | 100 | 98 | 46 | 21 | 82 | 17 | 17 | G1⁄2 или M20×1,5 | 0,37 | ||||||
| ТМ-510РКП.IP54 | 39 | 6 | 132 | 117 | 0,42 | |||||||||||
| ТМ-510РКТ.IP54 | — | 5,5 | 3 | — | — | 80 | 0,42 | |||||||||
| ТМ-610Р.IP54 | 150/ 160* | 150/ 160 | 148 | 48 | 23 | 107 | 18 | — | — | — | 0,68 | |||||
| ТМ-610РКП.IP54 | 150 | 150 | 43 | 6,5 | 182 | 165 | 0,77 | |||||||||
| ТМ-610РКТ.IP54 | 150/ 160* | 150/160 | — | 7 | 4 | — | — | 128 | 0,79 |
* — под заказ

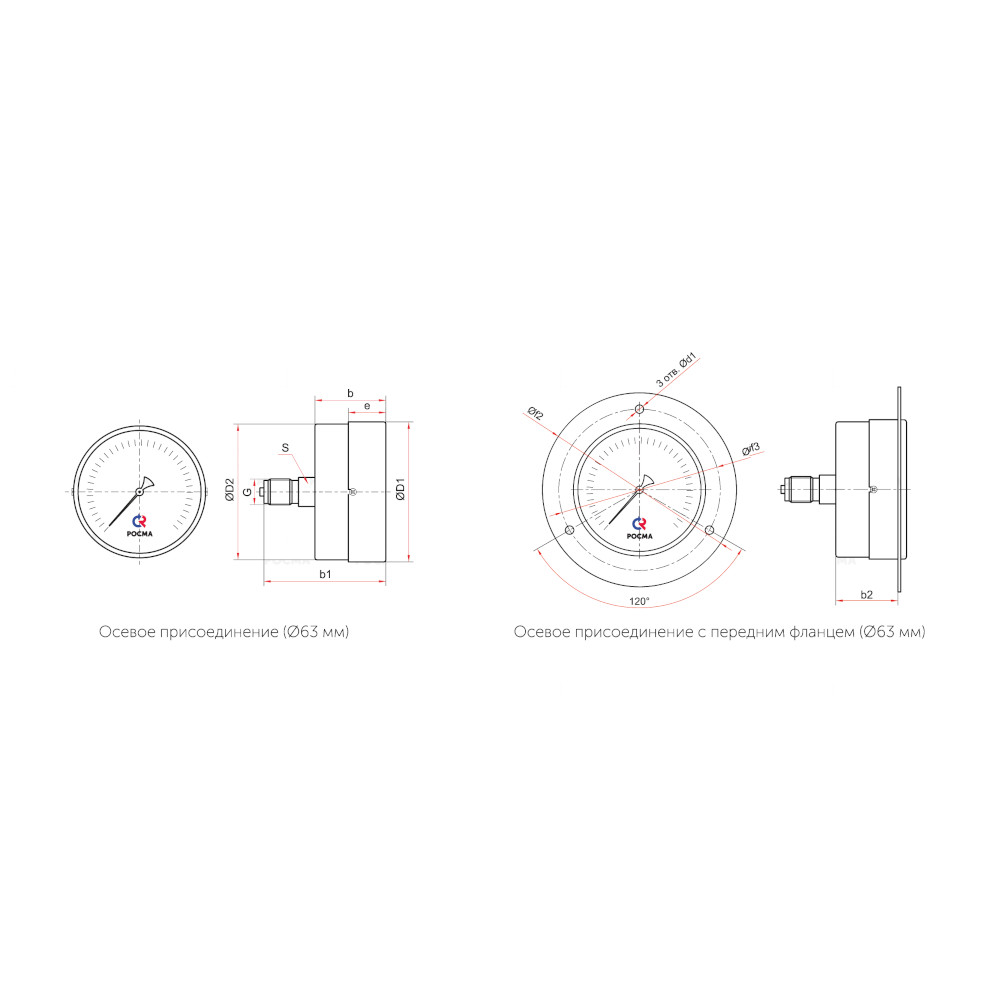

| Тип | Ø | D1 | D2 | b | b1 | b2 | e | S | G | d1 | f2 | f3 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-310Т | 63 | 64 | 62 | 36 | 49 | — | 17 | 14 | G¼ или M12×1,5 | — | — | — | 0,13 |
| ТМ-310ТКП | 26 | 3,5 | 88 | 74 | 0,17 |
