Манометры РОСМА стандартного исполнения, модель 2 тип ТМ, серия 10 М2

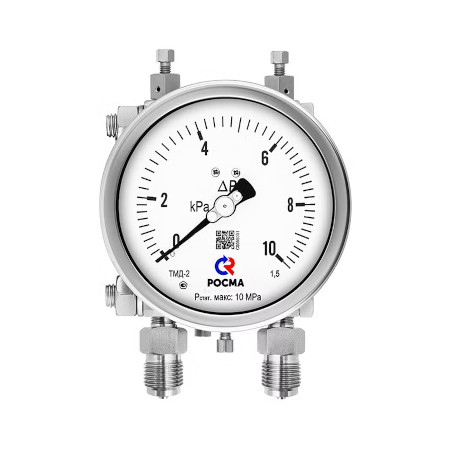

Манометры дифференциальные мембранные РОСМА с высокой перегрузочной способностью тип ТМД-2, серия 21
Тип ТМД-2, серия 21. Предназначены для измерения разности давлений незагрязненных, неагрессивных и агрессивных жидкостей, газов и паров.
Подходят для применений с большими перегрузками по дифференциальному и/или рабочему (статическому) давлению. Особенность ТМД-2 — это возможность работы в системах с избыточным давлением до 40МПа.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом по требованию заказчика.
Область применения: перерабатывающая промышленность, нефтяная и нефтехимическая промышленность.
Диаметр корпуса, мм
100, 150
Класс точности
1,5 / 2,5
Диапазон показаний давлений
| Единицы измерения | Диапазон | Максимальное статическое давление |
| кПа | 0…10 | 10 МПа |
| 0…16 / 25 / 40 / 60 / 100 / 160 / 250 / 400* / 600* | 10 / 25 / 40 МПа | |
| МПа | 0...1* / 1,6* |
* — класс точности 2,5
Перегрузка
Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C
Окружающая среда:
−60…+65 (без заполнения)
−20…+65 (с заполнением глицерином ПК-94)
−60…+65 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−60…+100 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−60…+100 (с заполнением силиконом ПМС-50)
Штуцер, чувствительный элемент
Нержавеющая сталь 08Х17Н13М2
Корпус
IP65, нержавеющая сталь 08Х17Н13М2
Кольцо
Нержавеющая сталь 08Х17Н13М2
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное многослойное безопасное — триплекс
Резьба присоединения**
2хG½
** — под заказ М20×1,5
Варианты монтажа
Без вентильного блока
С использованием соединительных рукавов
С трехвентильным блоком 3ВБ
С пятивентильным блоков 5ВБ
Кронштейн
Нержавеющая сталь 08Х18Н10
Межповерочный интервал
1 год
Техническая документация
НСРП.406123.006ТУ
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b1 | e | h | k | k2 | S | G | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМД-2-521Р | 100 | 111 | 101 | 52 | 100 | 13 | 87 | 50 | 54 | 22 | 2хG½ | 6,00 | 6,31 | 260 |
| ТМД-2-621Р | 150 | 149 | 147 | 110 | 18 | 91 | 55 | 9,32 | 10,19 | 640 |
После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
