Термометры коррозионностойкие РОСМА с возможностью гидрозаполнения силиконом (универсальное присоединение) тип БТ, серия 220

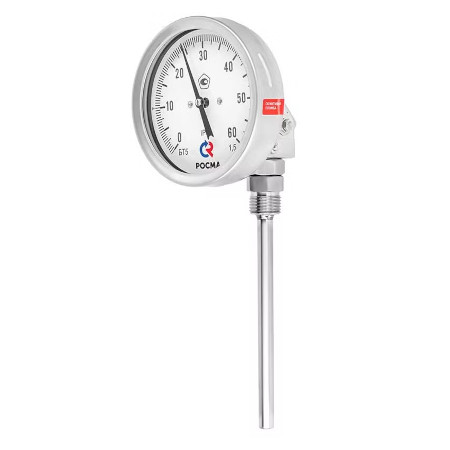

Тип БТ, серия 220. Коррозионностойкий термометр с универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.
Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250°С.
Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
Диаметр корпуса, мм
100
Класс точности
1,5
Диапазон показаний температур, °С
| −50…+50 | −50…+100 |
| −30…+50 | 0…+60 |
| 0…+100 | 0…+120 |
| 0…+160 | 0…+200 |
| 0…+250 | 0…+300 |
| 0…+350 | 0…+450 |
| 0…+500 |
Диапазон рабочих температур, °C
Окружающая среда: −60…+60 °C
Длина погружной части, мм
64, 100, 150, 200, 250, 300 мм
Возможно изготовление погружной части длиной до 1600 мм (с шагом 50 мм).
Чувствительный элемент
Биметаллическая спираль
Шток
Нержавеющая сталь 08Х18Н10
Корпус
IP65, нержавеющая сталь 08Х18Н10
Кольцо
Нержавеющая сталь 08Х18Н10, байонетное
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное многослойное безопасное — триплекс
Резьба присоединения (на гильзе)
G½ или М20х1,5
Рабочее давление, МПа
На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточеной гильзе: 60
Комплектность
Без гильзы
Опция:
- гильза из нержавеющей стали 08Х18Н10
- цельноточеная гильза из нержавеющей стали 08Х18Н10
Межповерочный интервал
3 года
Климатическое исполнение
Группа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 2.1 по ГОСТ 15150
Техническая документация
ТУ 4211-001-4719015564-2008
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | D3 | b | b1 | e | L | L1 | S | S1 | G | Вес | Вес с заполнением | Объём заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| БТ-54.220 Силикон |
100 | 101 | 99 | 10 | 28 | 40 | 17 | 64 / 100 / 150 / 200 / 250 / 300* | 54 | 22 | 22 | G½ или М20×1,5 | 0,49 | 0,65 | 130 |
* — под заказ возможно изготовление погружной части длиной до 1600 мм (с шагом 50 мм)
Гильзы из нержавеющей стали (под заказ)
